Полностью соблюдая требования стандартов, технологии и ГОСТа для многоэтажных зданий, мы добавили ряд улучшений, касающихся более свободных планировок, повышения теплосбережения, внешнего вида, качества производства и монтажа панелей, чтобы Ваш дом обладал лучшими характеристиками современного частного дома.
НАРУЖНЫЕ СТЕНОВЫЕ ПАНЕЛИ

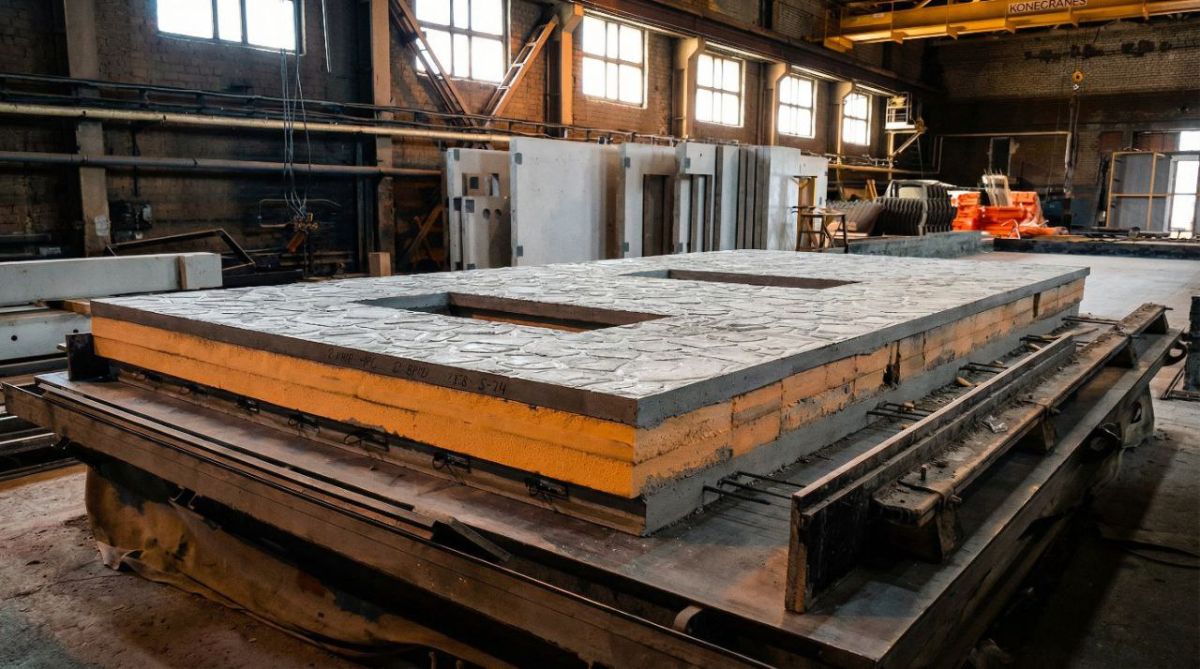

Железобетонные панели для строительства дома (Наружные трехслойные железобетонные стеновые панели) изготавливаются по индивидуальным проектным чертежам, в соответствии с требованиями действующего ГОСТа 31310-2015 «Панели стеновые трехслойные железобетонные с эффективным утеплителем». Из таких же панелей строятся высотные многоэтажные панельные дома.
Трехслойная железобетонная панель состоит из трех слоев:
• Наружного защитно-декоративного ж/б слоя толщиной 70 мм.
• Среднего слоя эффективного утеплителя толщиной 200-400 мм.
• Внутреннего несущего ж/б слоя толщиной 120 мм.
Внутренний и наружный ж/б слои изготавливаются из тяжелого бетона класса В25 на гранитном щебне и стальной арматуры класса А500С. В зависимости от проектных расчетов, закладывается двойная сетка из арматуры во внутреннем слое и одинарная в наружном.
Наружный и внутренний ж/б слои соединяются друг с другом при помощи жестких диагональных связей из нержавеющей стали PD и PPA финского производителя Peikko Group.
Толщина среднего слоя утеплителя определяется теплотехническим расчетом и может составлять до 400 мм. В базовой комплектации домов от компании «ИНПАНС» утеплитель в панелях имеет толщину 200 мм. При толщине утеплителя ЭППС в 200 мм, коэффициент сопротивления теплопередаче стены составляет 5,97 (м²•˚С)/Вт, что в 2 раза выше Российских требований по теплосбережению и соответствует более строгим Европейским нормам.
В качестве утеплителя мы используем материалы имеющие соответствующие сертификаты, подтверждающие их безопасность и срок службы в трехслойных железобетонных панелях не менее 50 лет:

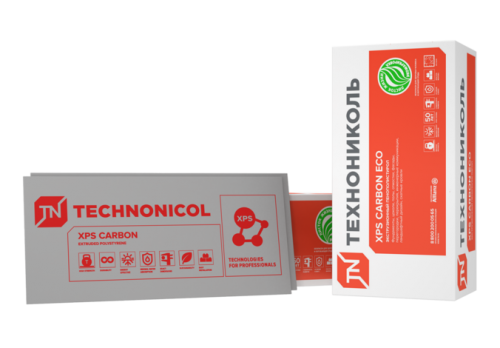

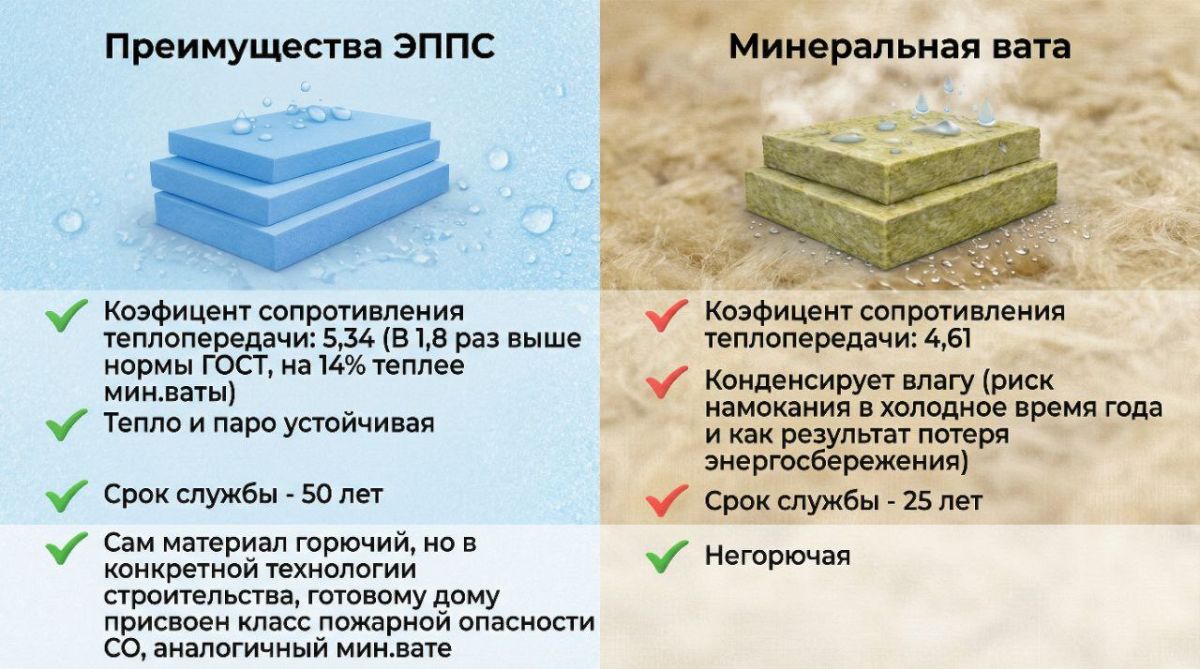

Экструдированный пенополистирол (ЭППС). Данный утеплитель имеет один из самых низких показателей теплопроводности в ряду другой аналогичной продукции. Он характеризуется химической стойкостью, высокой прочностью на сжатие, водо- и паронепроницаемостью, а также устойчивостью к образованию плесени и грибков. Таким образом, экструдированный пенополистирол не только обеспечивает теплоизоляцию, но и эффективно препятствует воздействию целого ряда других разрушительных и негативных факторов.

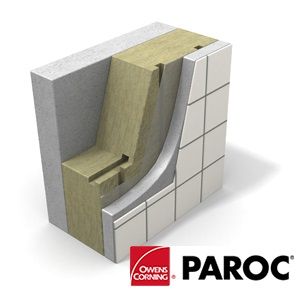

Каменная вата. Для трехслойных железобетонных панелей мы применяем специально разработанную высокопрочную каменную вату с вертикальными и горизонтальными бороздками, образующие вентиляционный зазор для вентиляции утеплителя и отвода образующегося конденсата. Каменная вата является негорючим материалом, а показатель теплопроводности каменной ваты на 20% ниже, чем у ЭППС.
*По согласованию с Заказчиком, могут использоваться другие виды утеплителя.
В конструкции трехслойной железобетонной стены, любой утеплитель надежно защищен наружным ж/б слоем от возможных негативных воздействий на него из окружающей среды (УФ-излучение, осадки, и другие), а внутренний ж/б слой не дает составляющим веществам утеплителя проникать внутрь Вашего дома. Кроме того, внутренний ж/б слой защитит утеплитель от последствий возможного пожара.

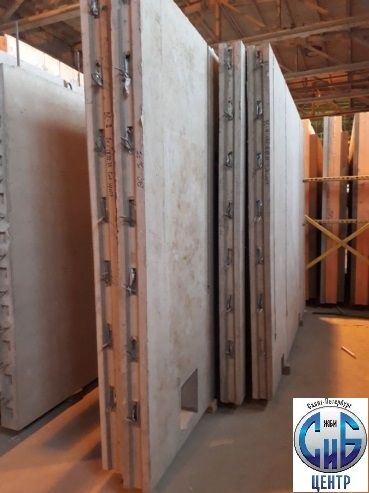

ИЗГОТОВЛЕНИЕ СТЕНОВЫХ ПАНЕЛЕЙ

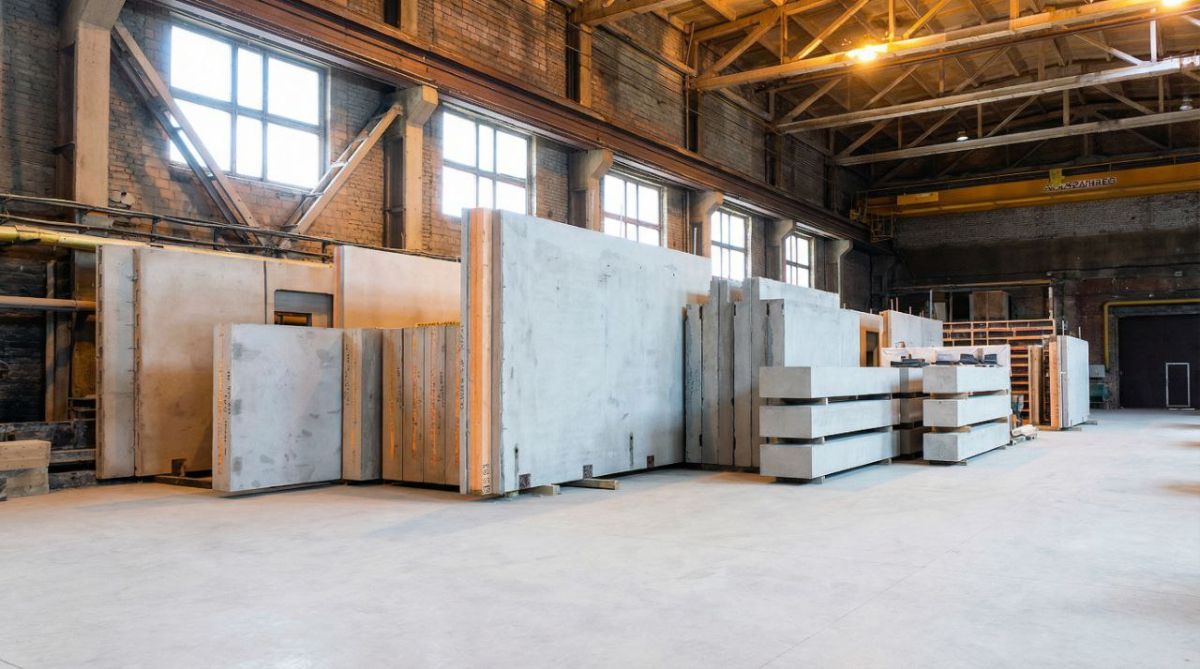

Для производства стеновых ЖБИ панелей для строительства частного дома, также как и для многоэтажных домов, требуется современное дорогостоящее оборудование, которым располагают только крупные заводы ЖБИ. Компания «ИНПАНС» с 2014 года успешно сотрудничает с заводом ЖБИ «СиБ-центр», расположенном под Санкт-Петербургом, которое является одним из самых современно оснащенных в своей отрасли предприятий, выпускающее свыше 250 наименований сборных железобетонных изделий и конструкций для промышленного и гражданского строительства. Также, у нас есть договоренности о производстве стеновых панелей с заводами, расположенными в Москве, Нижнем Новгороде, Костроме, Новочебоксарске.

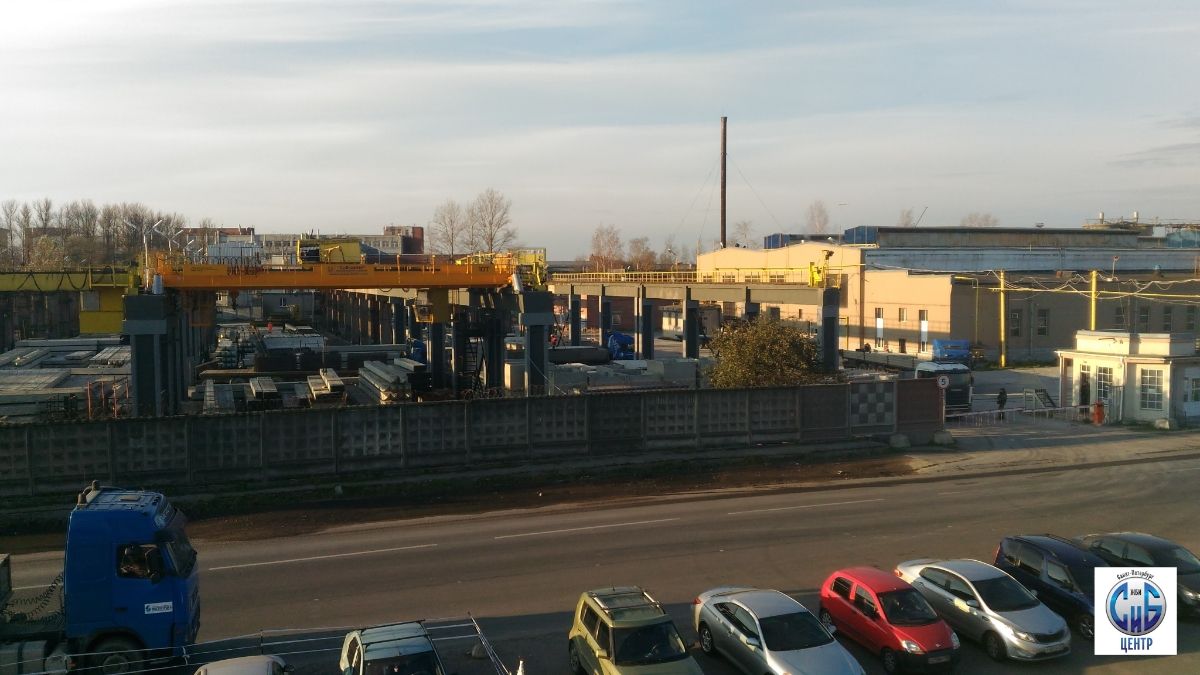

Завод ЖБИ «СиБ-центр», в частности, имеет в своем распоряжении шесть формовочных столов/поддонов размером 4,25х16,5м с системами виброуплотнения и подъема на угол до 80 градусов, укомплектованных магнитной бортоснасткой, которые являются основой выпуска трехслойных и однослойных стеновых панелей.

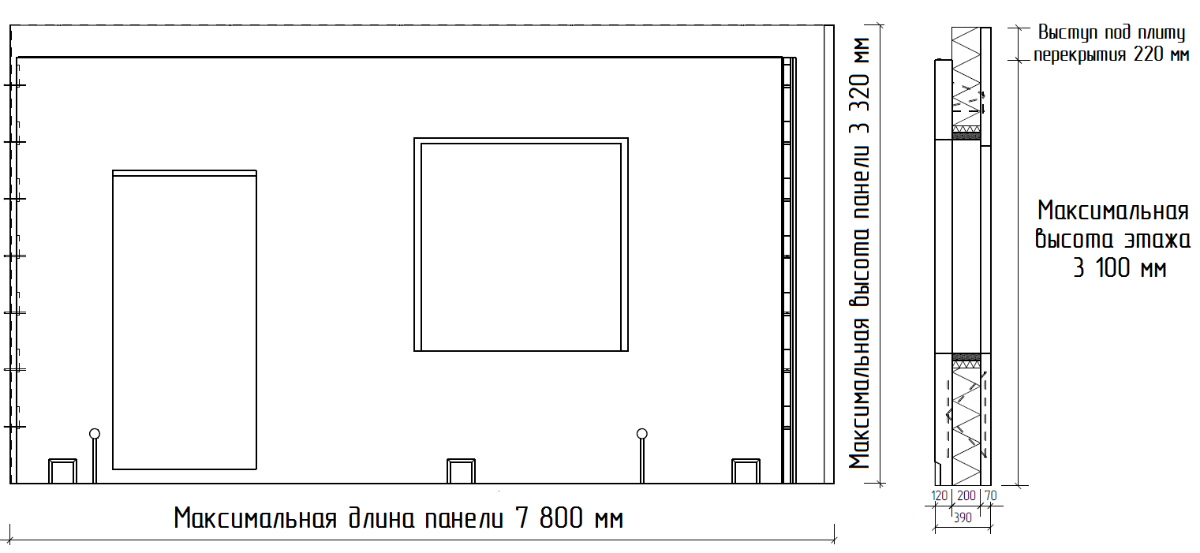

Оборудование по производству стеновых панелей позволяет изготавливать стеновые панели с любыми индивидуальными характеристиками (наружными размерами, толщиной, размерами оконных и дверных проемов) длиной до 16 метров и высотой до 4 метров, однако доставить такой негабаритный груз до участка строительства, как правило, очень дорого, а зачастую вообще не возможно. Поэтому для соблюдения требований к стандартным грузоперевозкам, мы изготавливаем панели максимальной высотой 3,32 м (высота этажа 3,1 м) и максимальной длиной 7,8 м.
В большинстве случаев таких максимальных размеров достаточно, чтобы реализовать любой проект дома и минимизировать количество межпанельных швов, а стыки панелей делать в створе несущих внутренних стен и/или перегородок.
Оконные и дверные проемы, закладываются исходя из проекта, их размеры могут быть практически любой ширины и высоты, кроме того, возможно делать арочные проемы, круглые или любой другой формы.

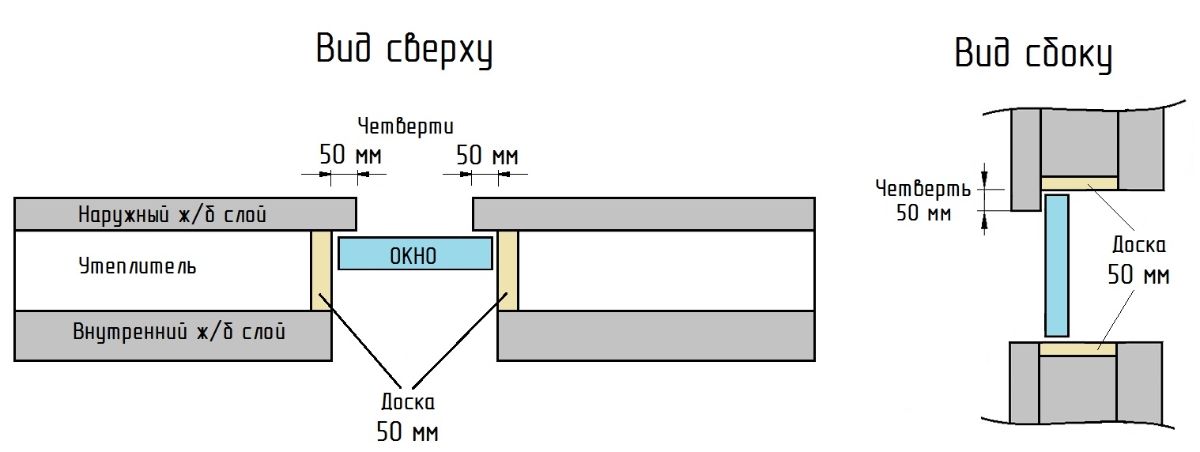

Для монтажа окон и дверей в оконных и дверных проемах между ж/б слоев устанавливается деревянная доска толщиной 50 мм на всю ширину утеплителя, с помощью крепежа доска надежно замоноличивается.
Также в наружном ж/б слое в оконных проемах формируются так называемые «четверти» для более качественного монтажа окон.
ФАСАДНЫЕ РЕШЕНИЯ
Учитывая все результаты накопленного многолетнего опыта при проектировании, строительстве и эксплуатации крупнопанельных многоэтажных зданий, а также возможности применения современных материалов и подходов к изготовлению стеновых панелей, компания "ИНПАНС" опробировала и готова предложить Вам ряд надежных и недорогих решений по приданию фасаду Вашего дома выразительности и индивидуальности:

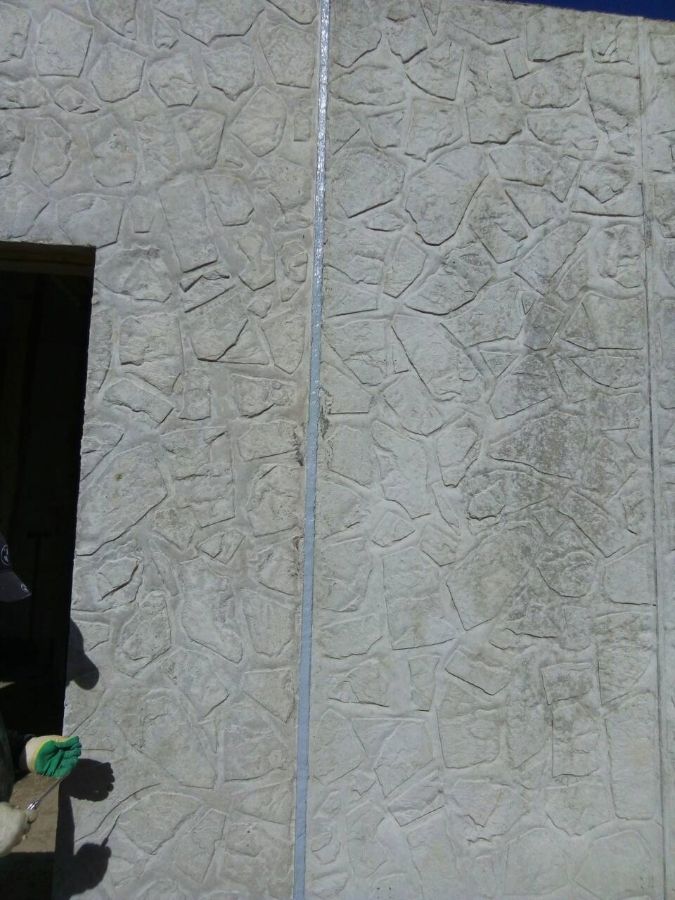

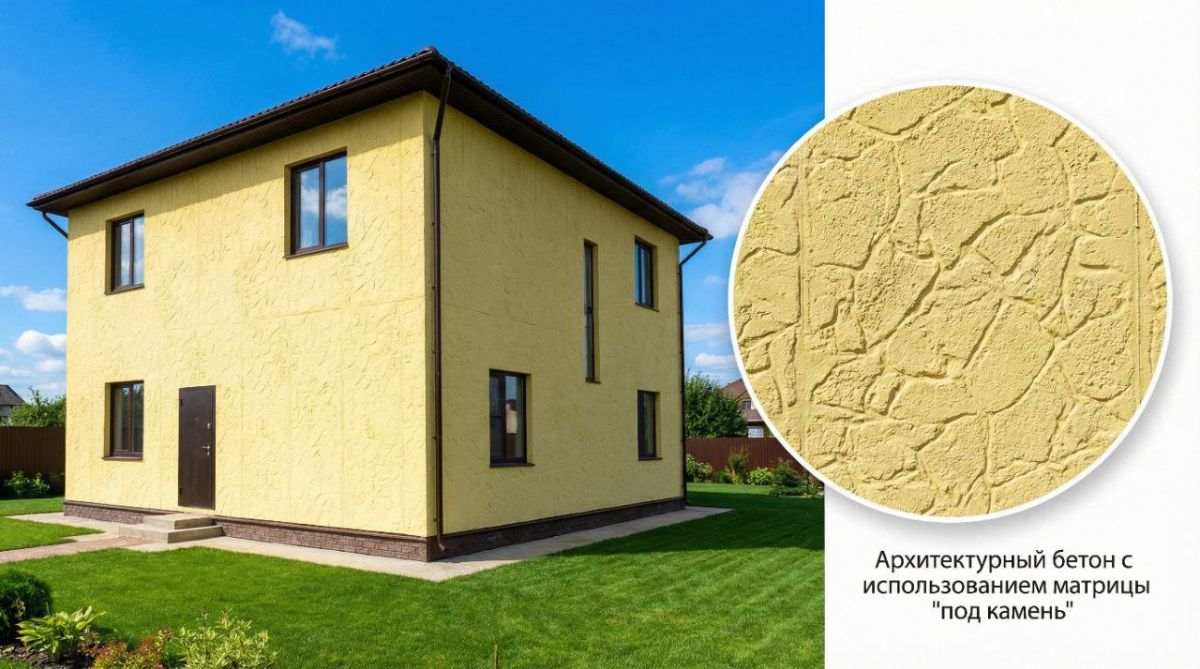

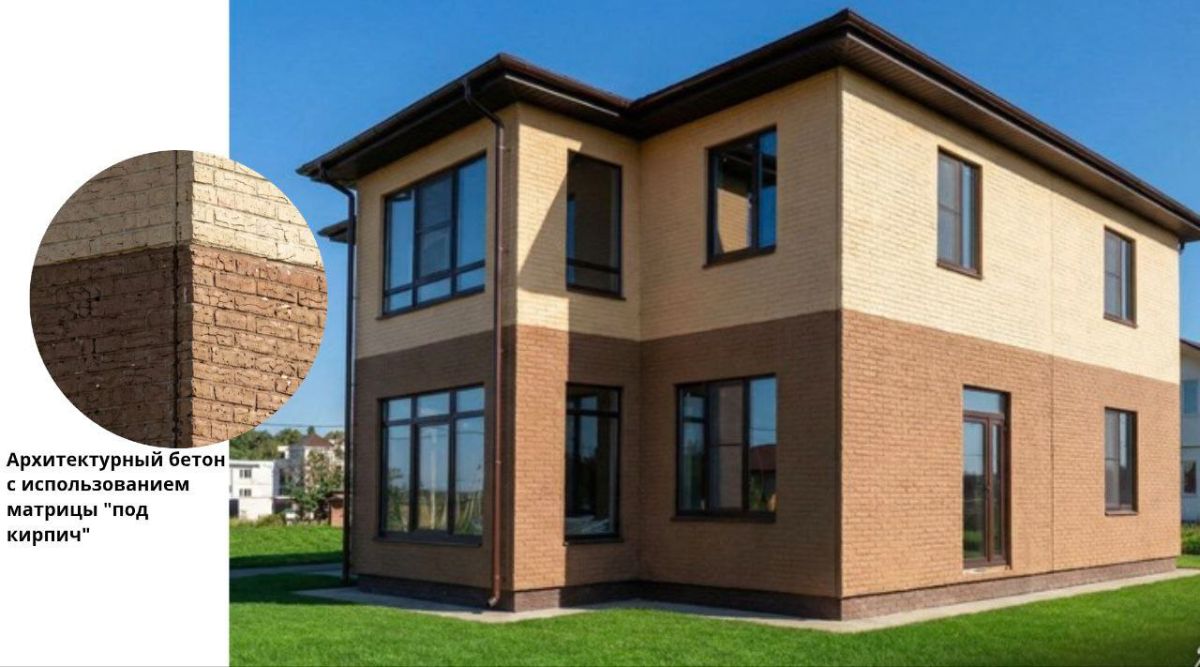

• Формование наружной поверхности. Перед заливкой бетонной смеси на формовочный стол укладываются специальные листы-матрицы имитирующие различные фасадные материалы. После заливки и застывания бетонной смеси на наружной поверхности панели остается отпечаток в точности повторяющий не только контур, но и фактуру, например кирпича, камня, деревянного бруса. Листы-матрицы возможно изготовить практически для любого материала. Отформованная таким образом бетонная поверхность не сотрется со временем и останется всегда неизменной.

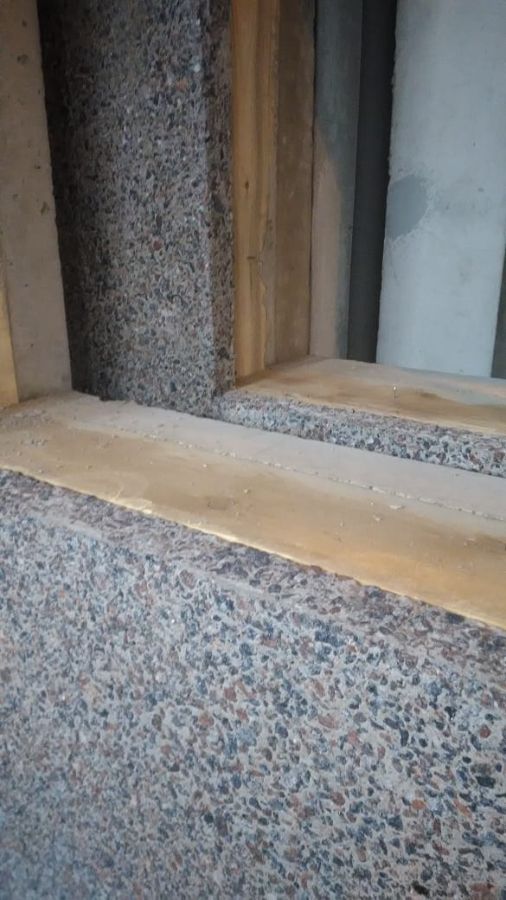

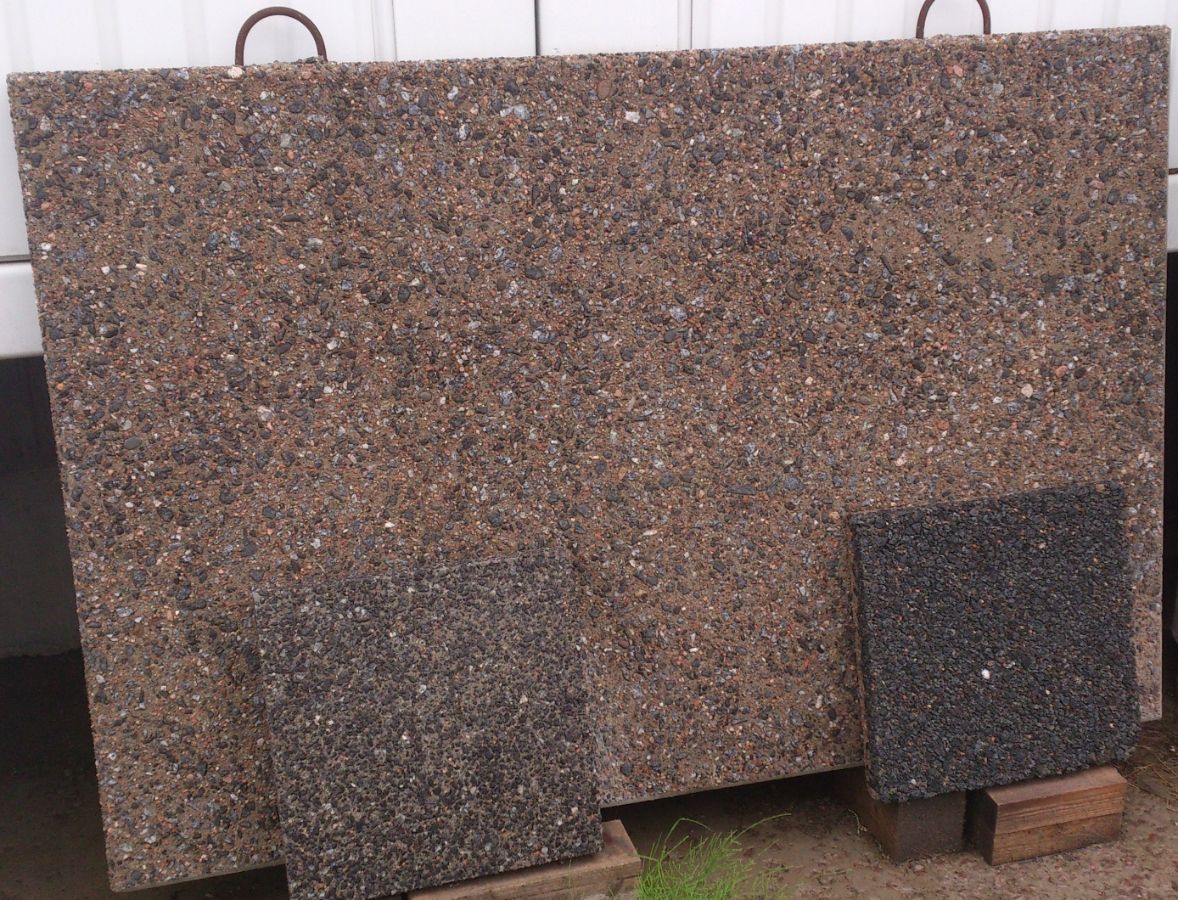

• Отмыв заполнителя. Для создания данной фактуры в процессе производства на наружную поверхность панели наносится специальный состав, препятствующий застыванию небольшого слоя бетона глубиной 3-5 мм. После застывания основной массы бетона и подъема панели в вертикальное положение, незастывший слой смывается напором воды и, присутствующий в бетонной смеси гранитный щебень, появляется на поверхности. Фасад получается, как бы, обсыпан маленькими гранитными камушками. Данное решение не требует окрашивания.

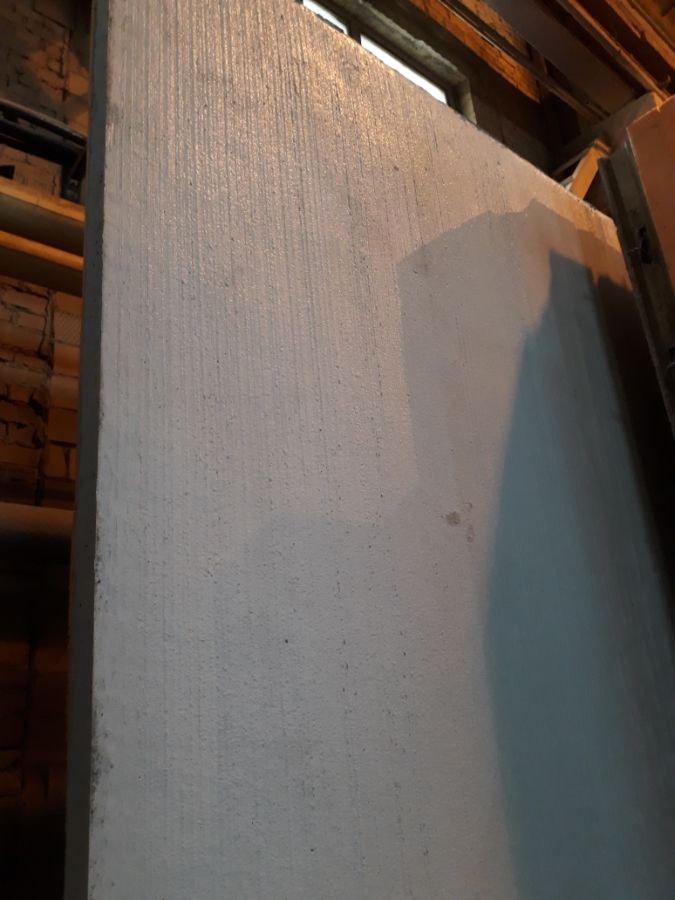

• Царапанный бетон. Данная фактура создается путем проведения по поверхности только схватившегося бетона специальными жесткими щетками. Щетки оставляют на бетонной поверхности следы-канавки, создавая эффект «царапанного бетона». Канавки могут протягиваться как в вертикальном, так и в горизонтальном положении.
• Отделка фасадными материалами. По Вашему желанию, наружная поверхность также, может быть облицована любыми другими фасадными материалами (клинкерный кирпич, деревянный планкен, фиброцементный сайдинг и т.п.).
Используя данные фактуры по отдельности или сочетая их, можно воплотить на фасаде Вашего дома практически любое дизайнерское решение.
Большинство фасадных решений реализуется в процессе изготовления стеновых панелей, на участок приходят панели уже с готовой отделкой.
ВНУТРЕННИЕ НЕСУЩИЕ ПАНЕЛИ

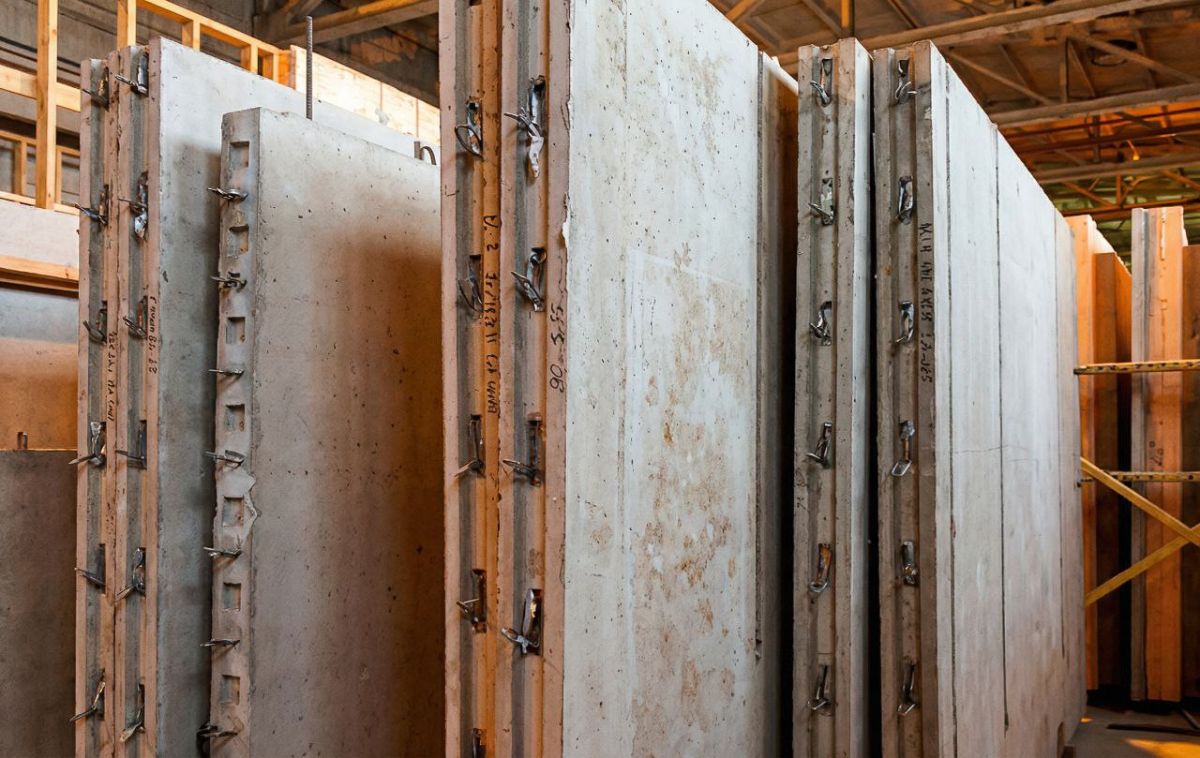

Внутренние несущие железобетонные стеновые панели производятся на том же оборудовании, что и трехслойные наружные панели. Они состоят из одного слоя тяжелого бетона класса В25 и стальной арматуры. Толщина внутренних несущих панелей, в зависимости от проектных решений, составляет от 120 до 180 мм.
Проемы во внутренних несущих стенах, также как и в наружных, можно сделать прямоугольными, арочными или другой формы.

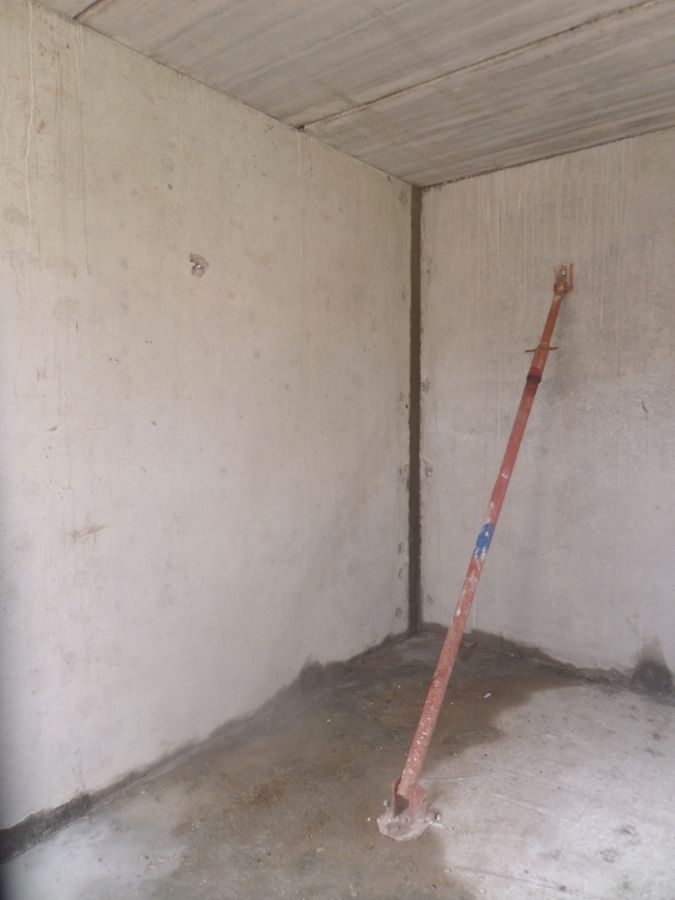

Качество внутренней поверхности наружных и внутренних панелей ровное и не требует выравнивающей штукатурки, достаточно нанести финишную шпаклевку, либо, например в санузле, сразу приклеить плитку. Допуски на перепады по всей плоскости панели не более 3-5 мм.
Кроме того, в отличие от стен из блочных материалов, таких как кирпич, газосиликатные и другие блоки, внутренняя поверхность железобетонных панелей не имеет технологических швов и является однородной. На них невозможно образования трещин, а при отделке стен не требуется применение армирующей сетки.
Места соединения панелей внутри дома (межпанельные швы) замоноличиваются бетоном при их монтаже. Угловые межпанельные швы имеют ширину всего 80-120 мм и выполняются в плоскости стен. А межпанельные швы линейных панелей мы проектируем и делаем в створе несущих стен или перегородок, для того чтобы их скрыть.

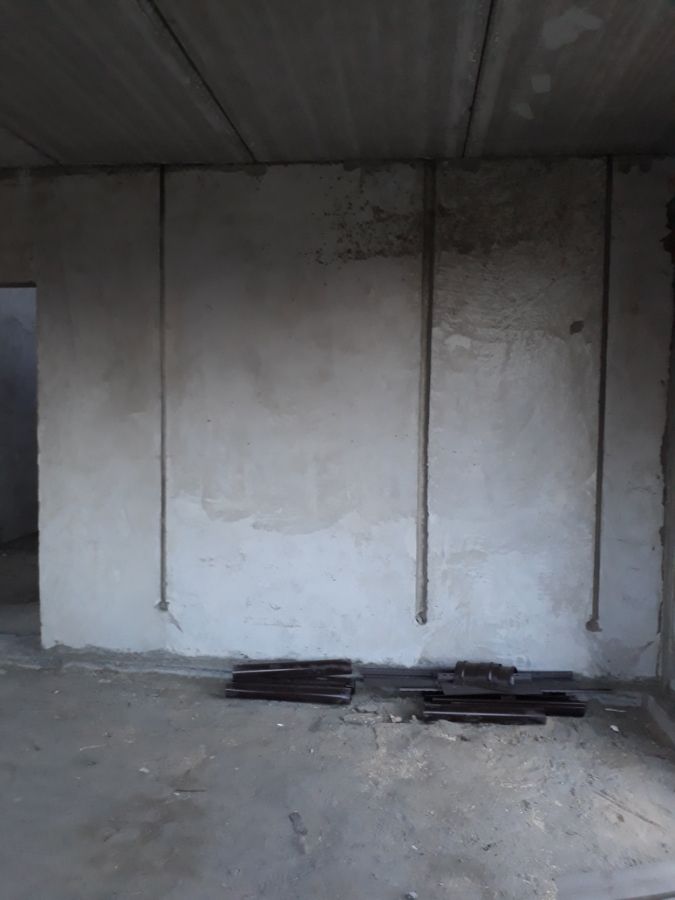

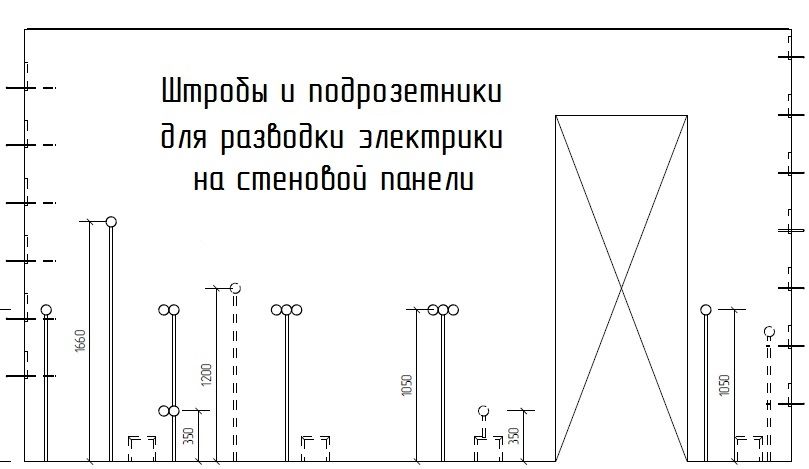

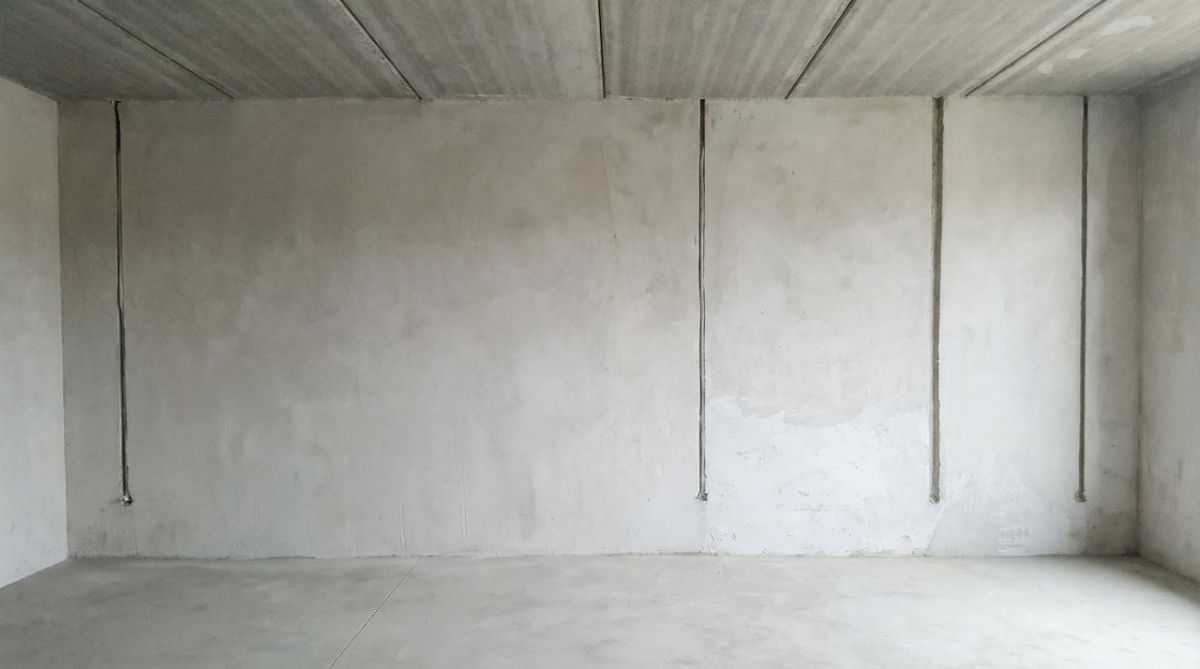

При изготовлении наружных и внутренних железобетонных панелей, в них можно заложить штробы для разводки электропроводки и другие технологические отверстия по Вашему проекту. Это значительно упрощает и ускоряет процесс прокладки инженерных коммуникаций.
Для возможности разнообразия планировочных решений, конструкторы компании «ИНПАНС» стараются делать минимальное количество внутренних несущих стен, а в некоторых решениях можно обойтись вообще без них. Основная задача внутренних несущих стен служить опорой для плит перекрытия.
ПЛИТЫ ПЕРЕКРЫТИЯ

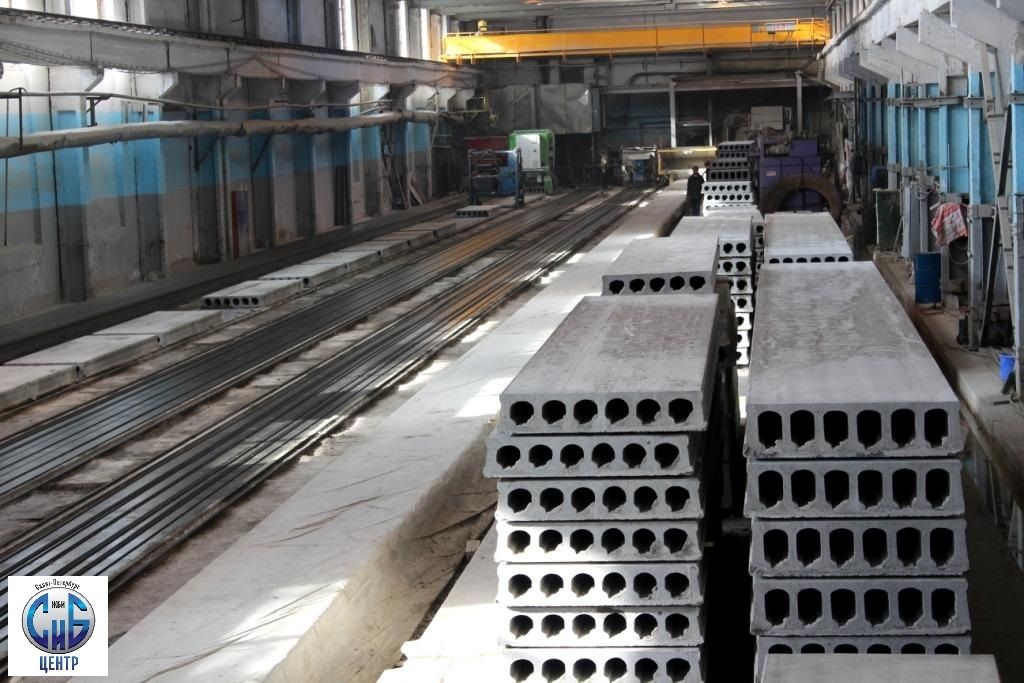

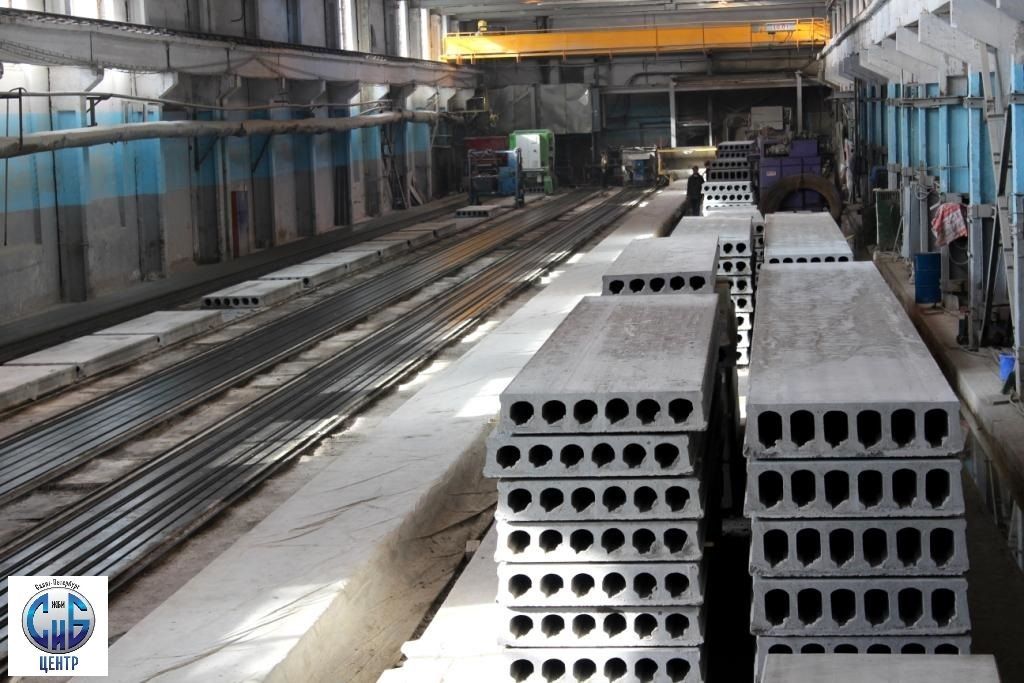

В качестве межэтажных перекрытий мы применяем проверенные и надежные многопустотные плиты перекрытия марок ПБ и ПК. Благодаря современному оборудованию, плиты ПБ могут быть изготовлены любой длины, при этом, плиты перекрытия толщиной 220 мм могут перекрывать пролет длиной до 7 метров, а плиты толщиной 265 мм могут перекрывать пролет до 10 метров. Стандартная ширина плиты перекрытия составляет 1,2 м.

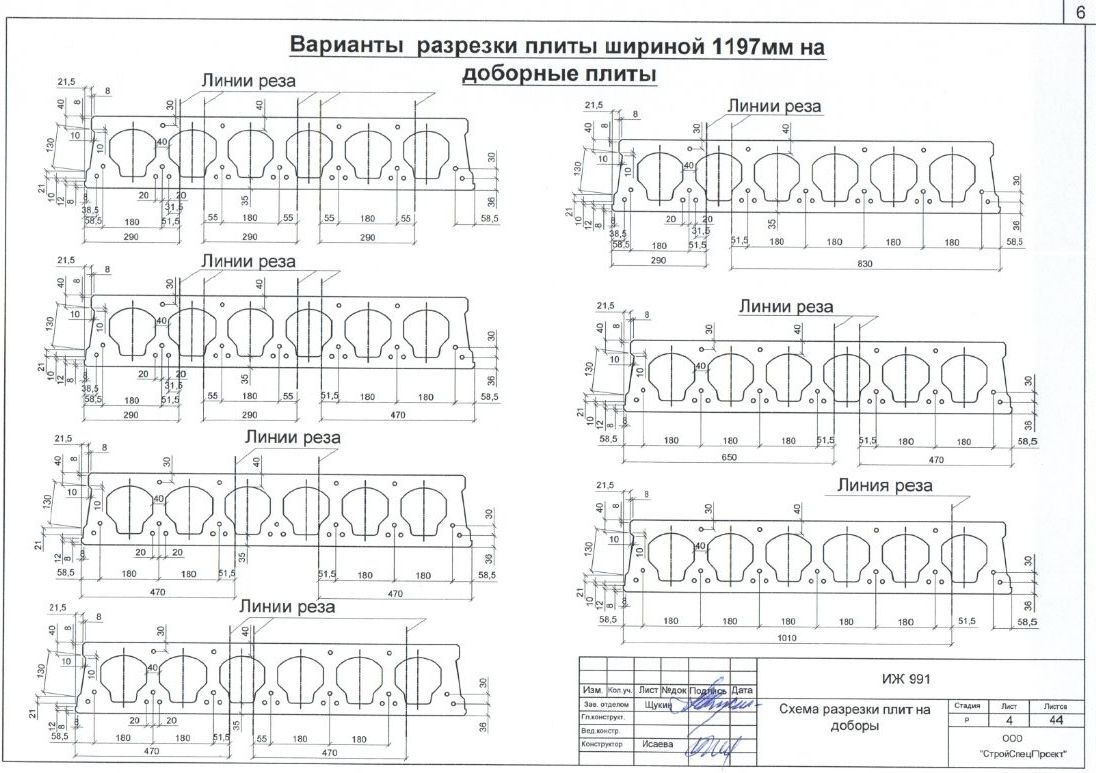

Помимо стандартной ширины, плиты ПБ могут быть разрезаны вдоль на доборные плиты (размерами 290, 470, 650, 830, 1010 мм). Кроме того, плиты ПБ могут быть разрезаны по диагонали без потери несущей способности.
В случае необходимости, сделать балконную плиту, плиту с консольным опиранием либо с нестандартными отверстиями (например для дымоходов большого диаметра) такие плиты изготавливаются полностью монолитными, по аналогии с внутренними несущими стенами, по соответствующим чертежам с необходимым для каждого конкретного случая армированием.

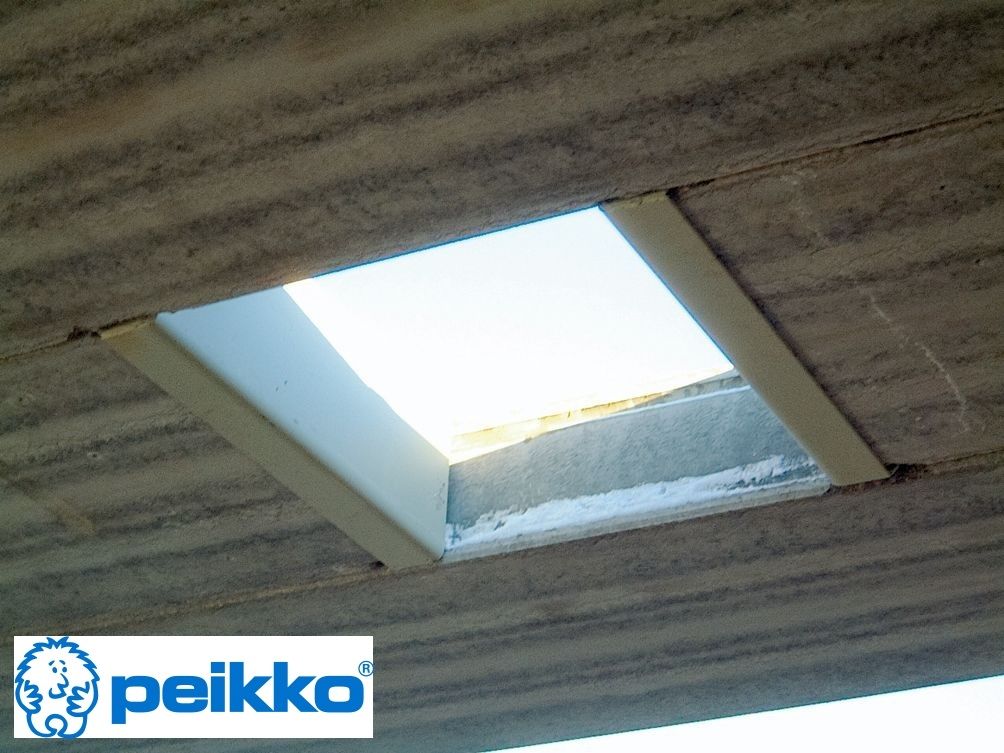

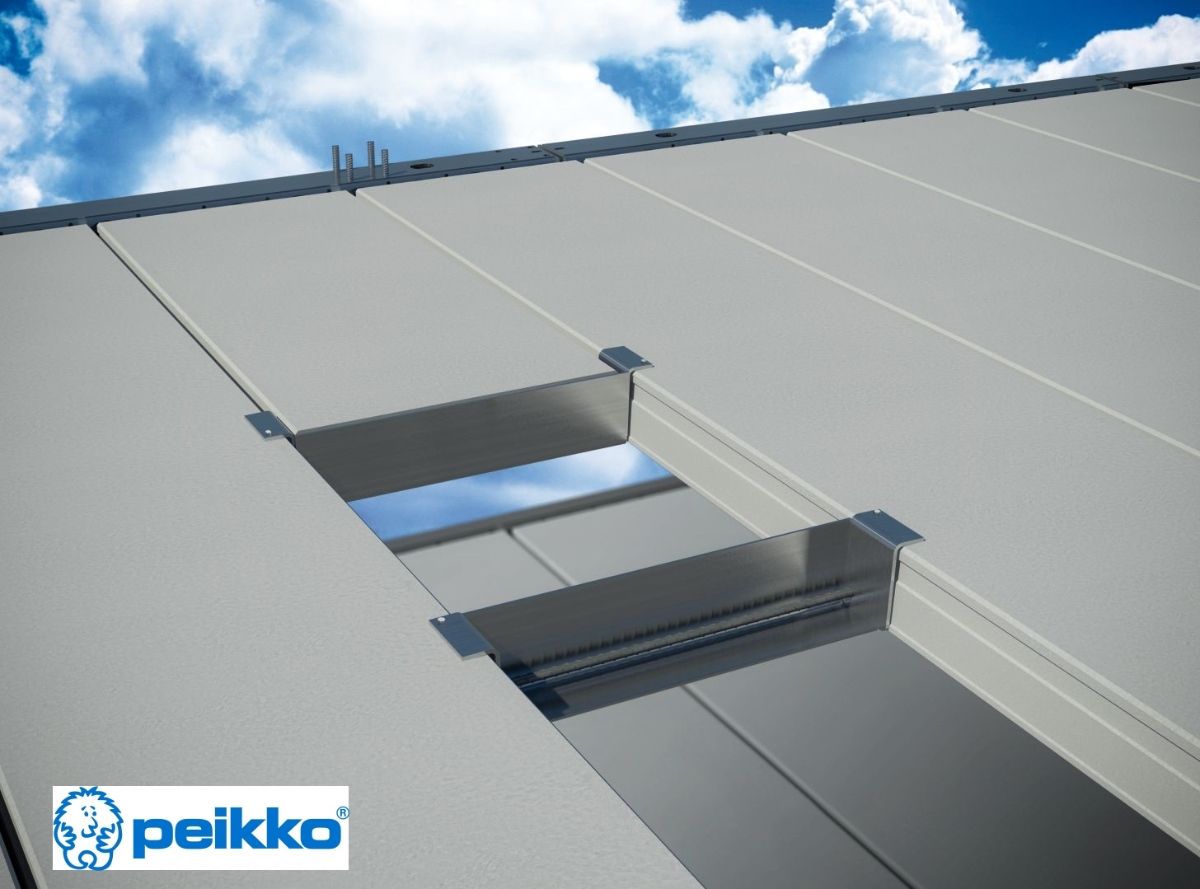

Для устройства больших проемов в перекрытии пустотных плит (например, для лестничного проема или установки вентиляционных шахт) мы используем стандартные стальные кронштейны PETRA® финского производителя Peikko Group, которые позволяют открыть проем шириной до 2,4 метра (ширина 2-х стандартных плит перекрытия).
Вариативность современных плит перекрытия позволяет выполнить любое объемно-планировочное решение конструкции Вашего дома, а их монтаж занимает всего несколько часов.

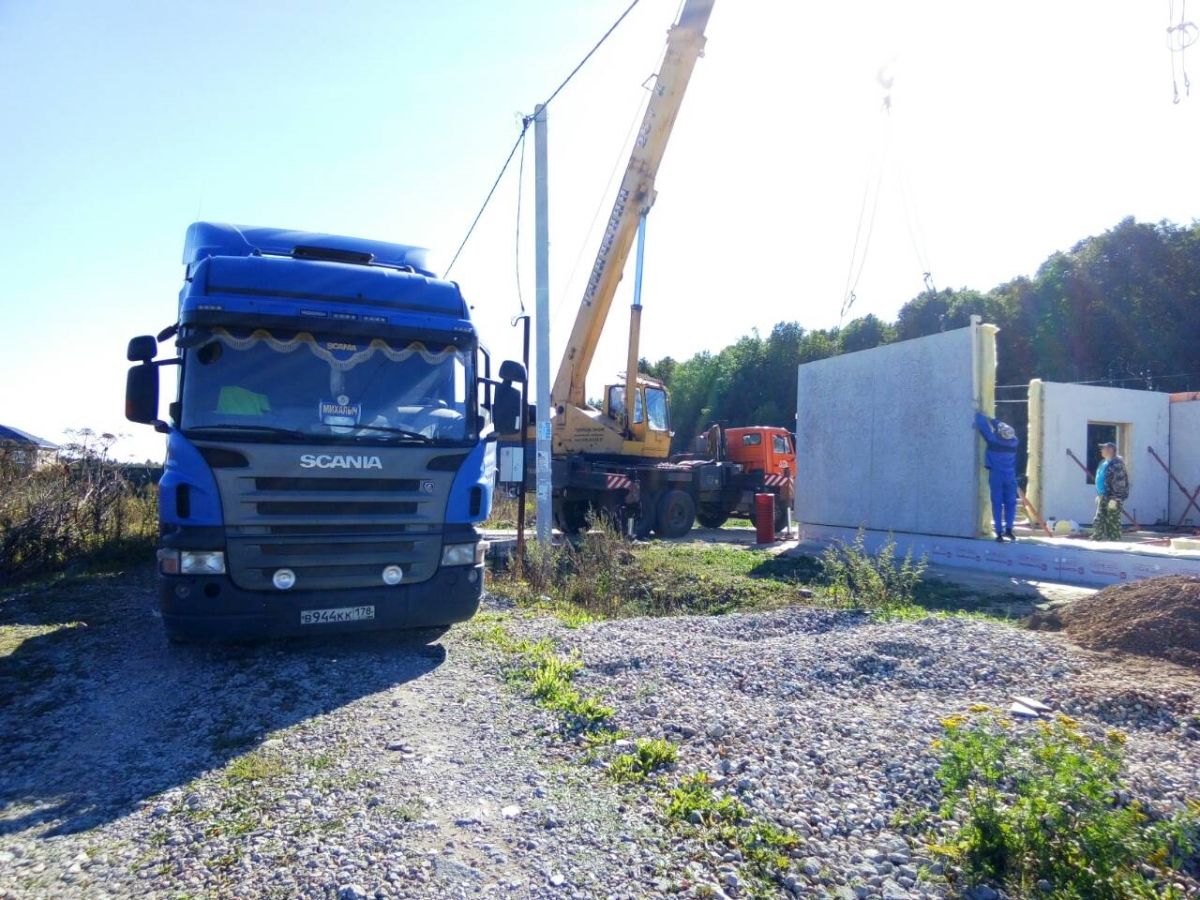

ДОСТАВКА И МОНТАЖ СТЕНОВЫХ ПАНЕЛЕЙ

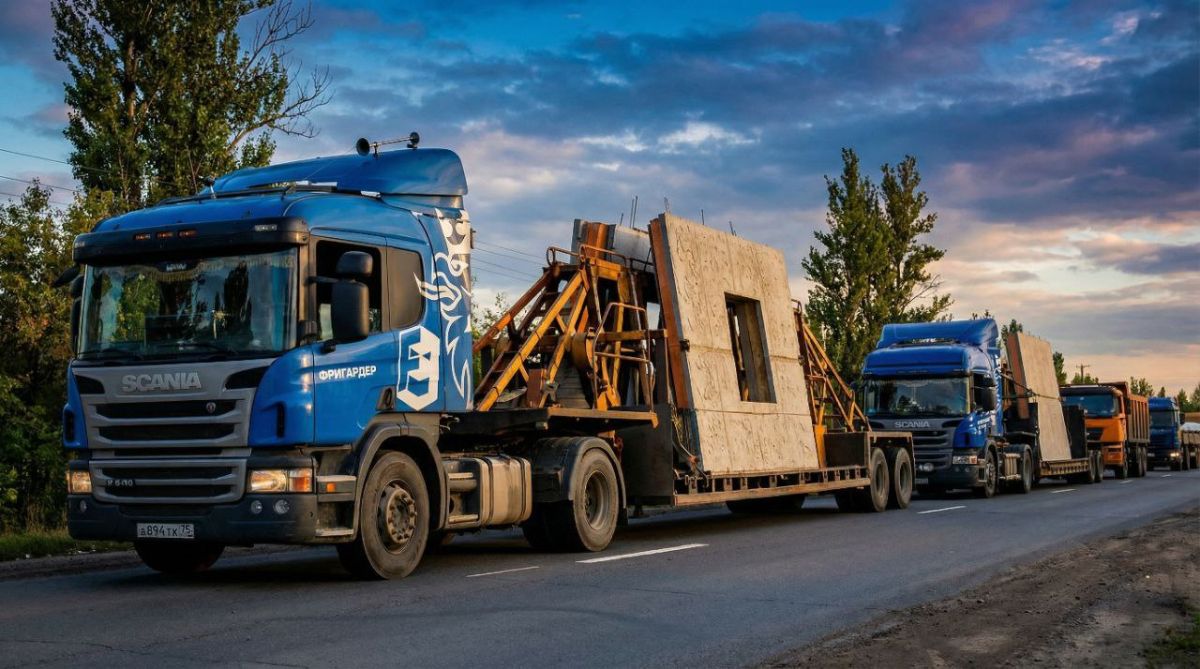

Стеновые панели доставляются с завода панелевозами, стандартный панелевоз может привезти панели общей длиной 2Х7,8 метра и общей массой не более 20 тн. Как правило, стеновые панели для двухэтажного дома 10х10 метров доставляются 10 рейсами стандартных панелевозов. Как правило, доставка и монтаж стеновых панелей производится в один день.
Важно! Необходимо наличие или устройство к участку строительства подъездной дороги для панелевозов и площадки для автокрана.

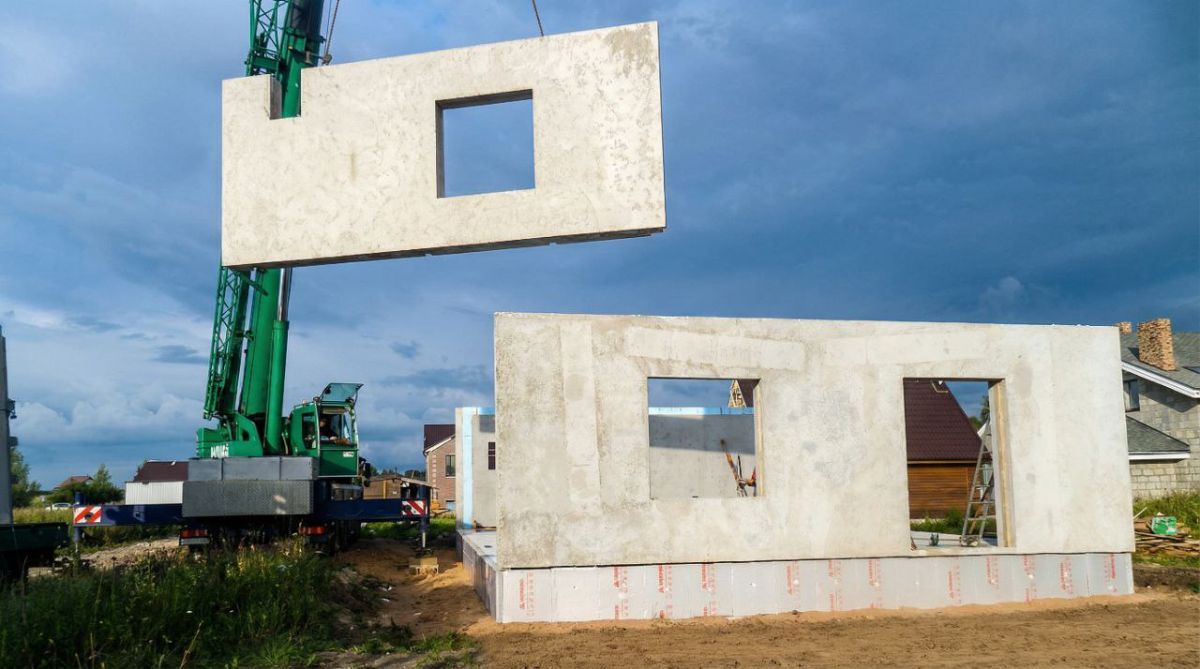

Монтаж стеновых панелей на фундамент производится автокраном, который располагается между фундаментом и панелевозами. Автокран снимает стеновые панели с панелевоза и сразу их устанавливает в проектное положение на фундаменте. Процесс установки одной панели в среднем занимает 15-20 минут. А все стеновые панели одного этажа монтируются в течение одного-двух дней в зависимости от их количества.
Важно! Выбор автокрана осуществляется исходя из веса стеновых панелей и расстояния, на которое нужно переместить панель. В нашей практике мы использовали краны грузоподъемностью от 25 до 120 тонн.

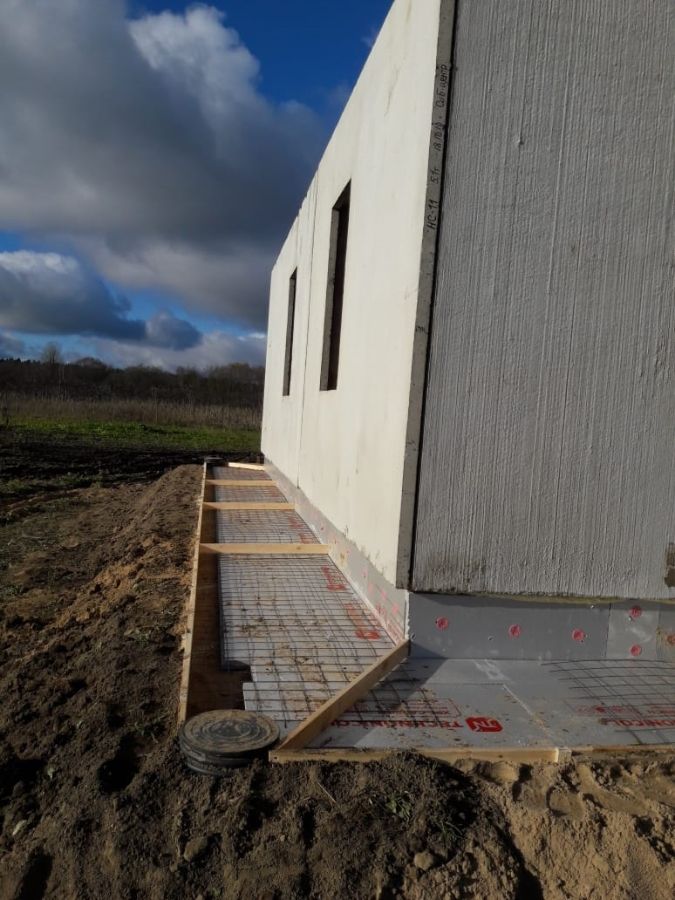

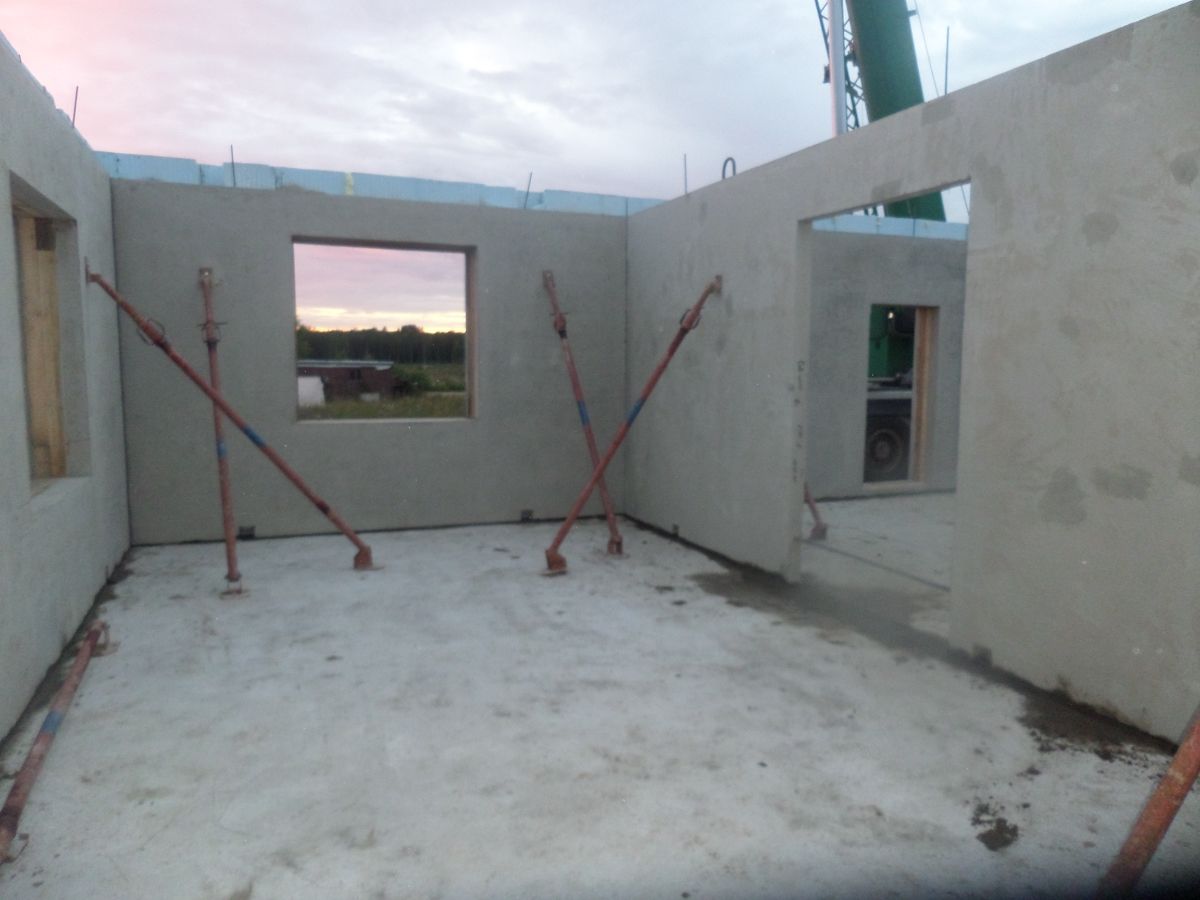

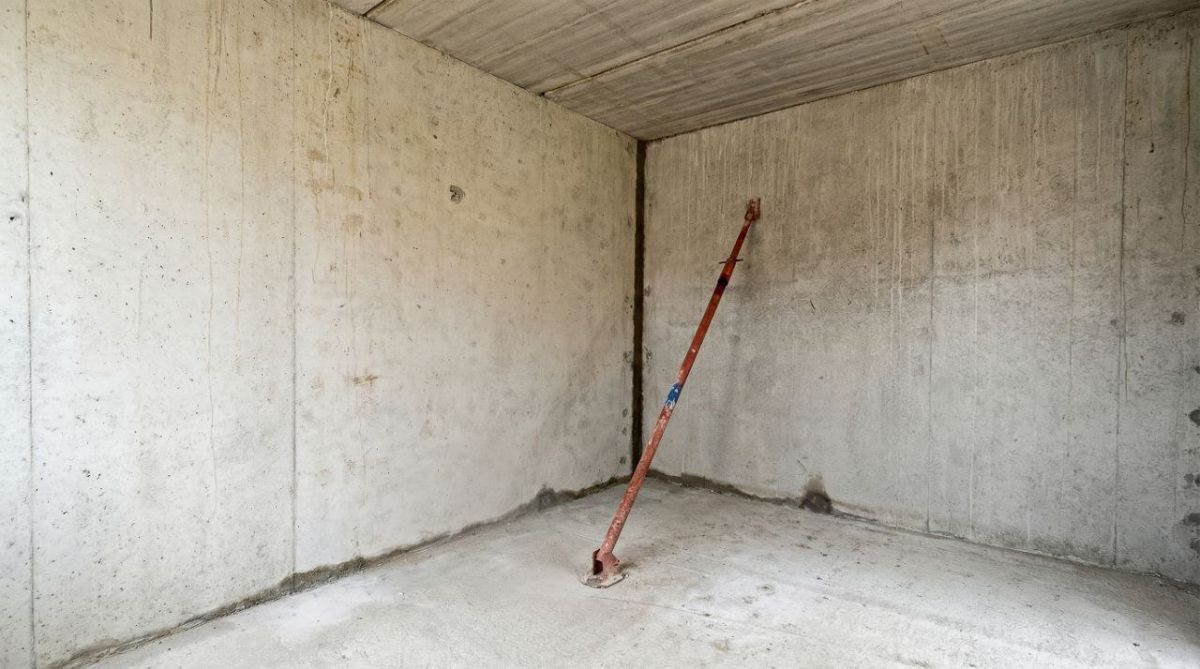

Стеновые панели монтируются в проектное положение, заранее отмеченное на фундаменте, на подстилающий слой раствора и закрепляются на временных опорах (подкосах):

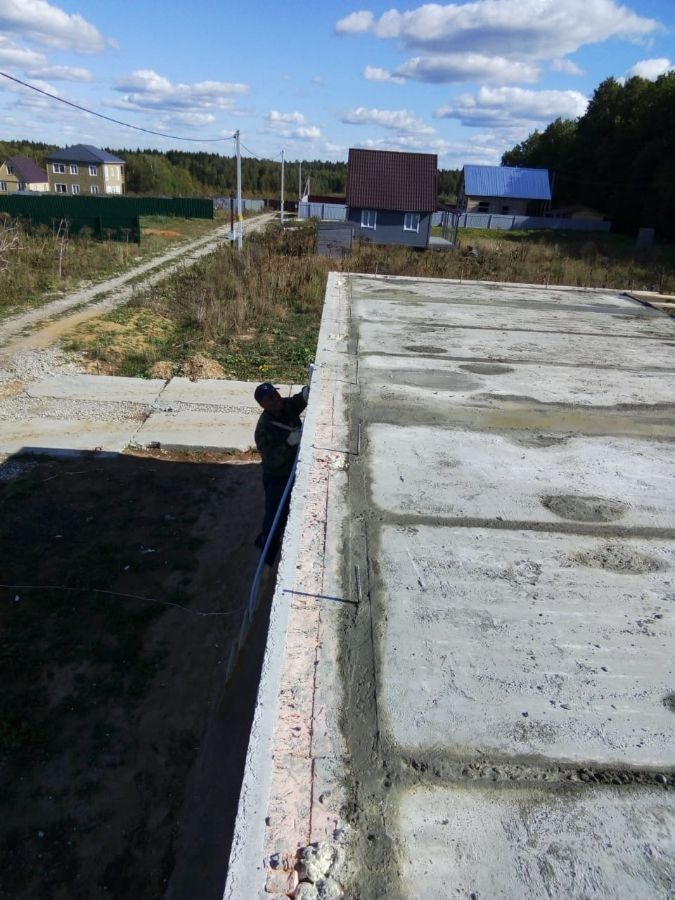

Сразу после монтажа стеновых панелей на них укладываются плиты перекрытия, промежутки между плит перекрытия армируются:

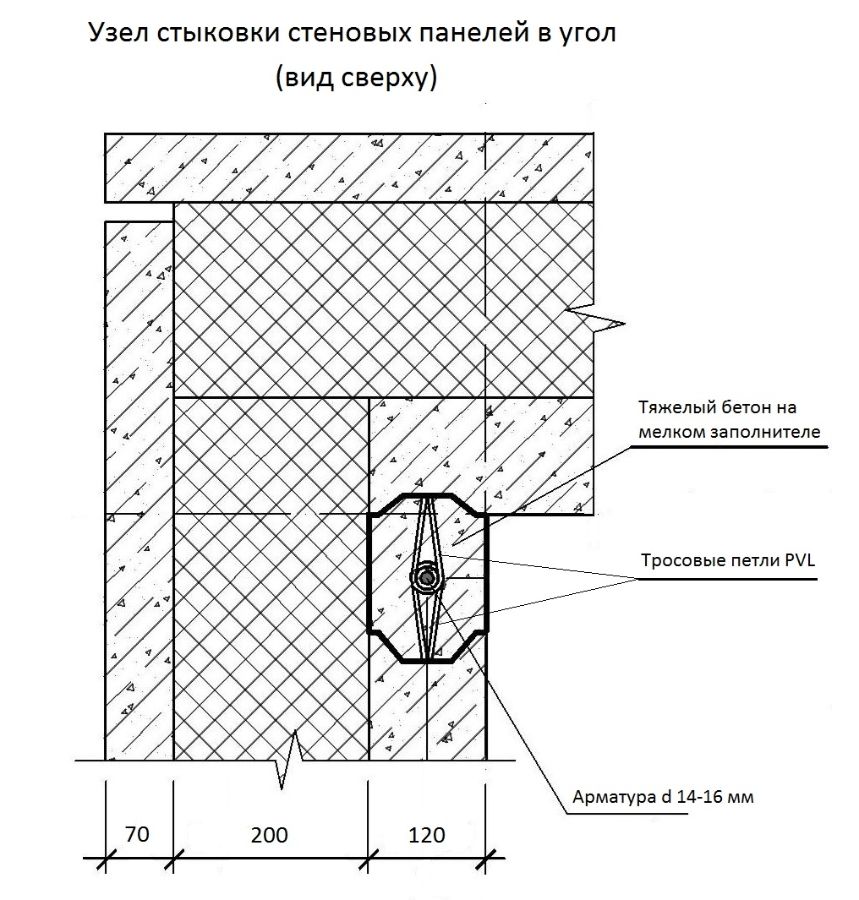

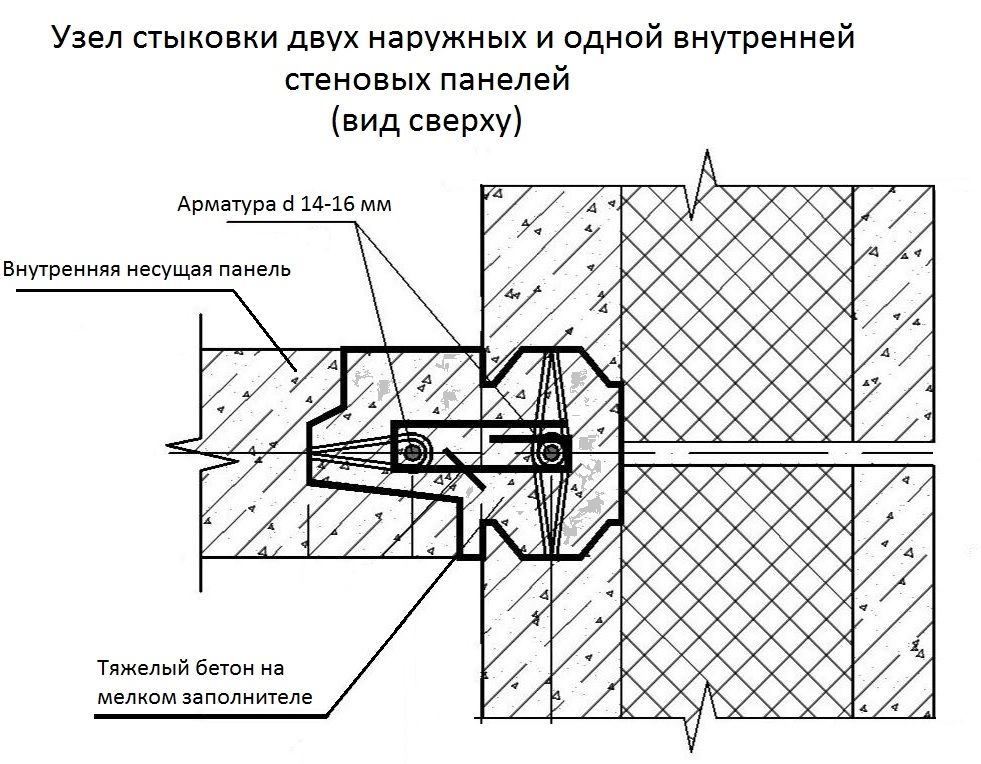

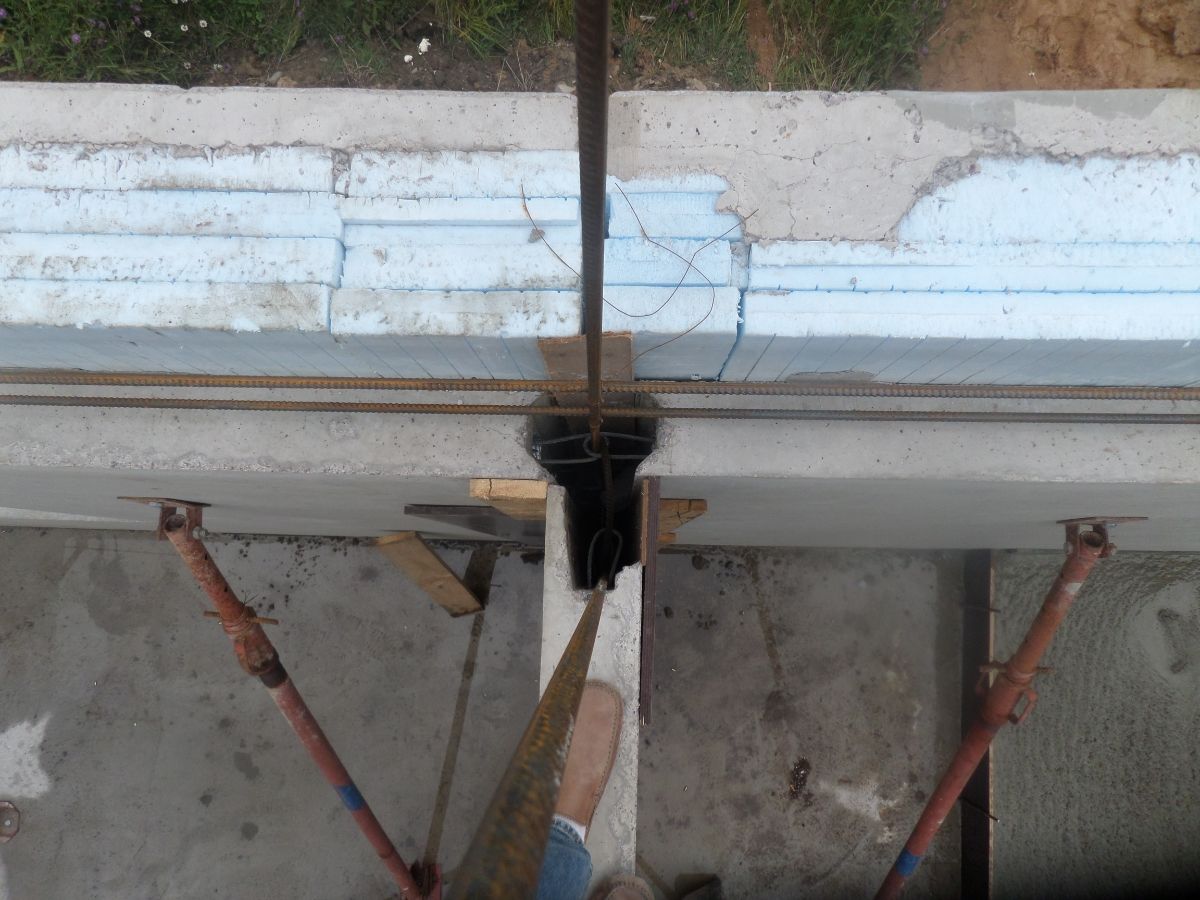

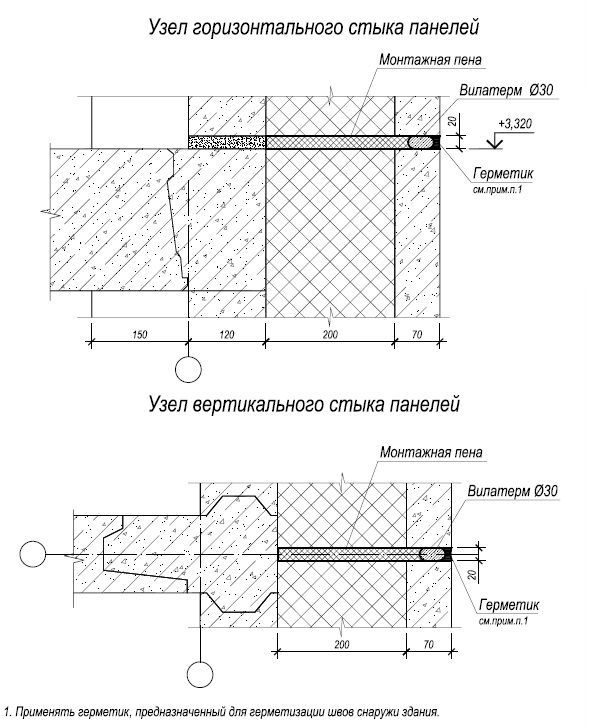

Соединение стеновых панелей между собой производится путем замоноличивания тяжелым бетоном мест стыковки внутреннего несущего слоя. Для связи стеновых панелей между собой на горизонтальных торцах несущего слоя с шагом 400-500 мм закладываются стальные тросовые петли финского производителя Peikko Group. При установке стеновых панелей рядом, тросовые петли соседних панелей пересекаются, образуя узел, в который вставляется арматура.
Далее выставляется опалубка и все узлы этажа заливаются бетоном одновременно с узлами и промежутками между плит перекрытия. Тем самым образуется единая сборно-монолитная конструкция этажа.
При такой технологии стыковки внутреннего железобетонного слоя стеновых панелей межпанельный шов становится герметичным, он не пропускает ни ветер, ни влагу с улицы.
После схватывания бетона в монолитных участках, временные опоры (подкосы) снимаются и можно приступать к монтажу панелей следующего этажа.
Данная технология монтажа стеновых панелей также используется при строительстве современных многоэтажных панельных домов, и поправу считается самой передовой в отрасли.
Стеновые панели практически не дают усадки, и к внутренней отделке можно приступать сразу после окончания строительно-монтажных работ.
ЗАЧЕКАНКА МЕЖПАНЕЛЬНЫХ ШВОВ

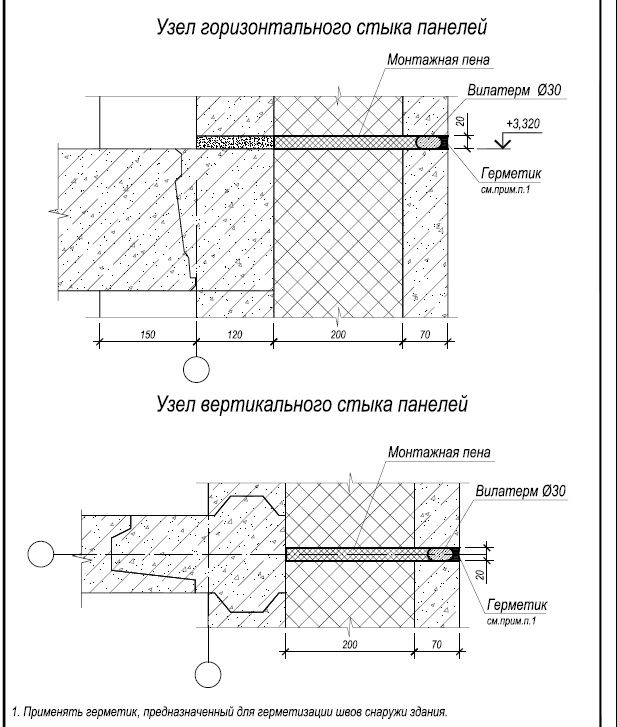

После замоноличивания, внутренний несущий железобетонный слой полностью исключает проникновение в дом влаги и ветра с улицы, в промежуток между утеплителем, устанавливается полоса из минеральной ваты либо это место заполняется монтажной пеной. Затем в створе наружного железобетонного слоя вставляется жгут из вспененного полиэтилена и сверху наносится герметик для межпанельных швов, который можно окрасить в цвет фасада. В отличие от многоэтажных домов, для наших домов мы делаем швы шириной всего 20-25 мм.
Для скрытия межпанельных швов снаружи дома, их можно просто покрасить в один цвет с фасадом, либо закрыть, например угловой клинкерной или фиброцементной плиткой, а также использовать другие материалы.
Для скрытия межпанельных швов снаружи дома, их можно просто покрасить в один цвет с фасадом, либо закрыть, например угловой клинкерной или фиброцементной плиткой, а также использовать другие материалы.
МЕЖКОМНАТНЫЕ ПЕРЕГОРОДКИ

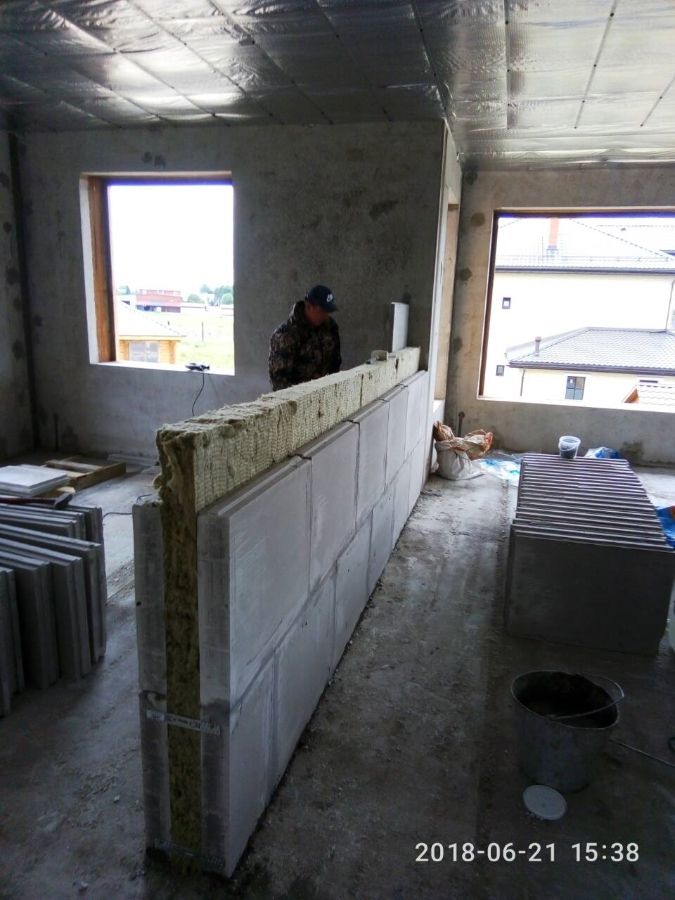

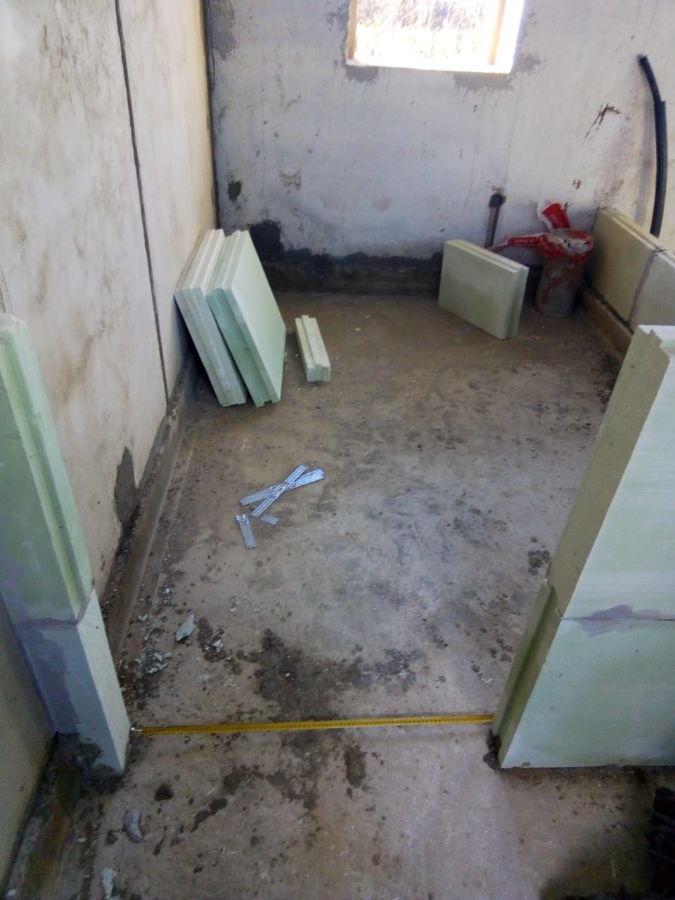

Не несущие внутренние стены (перегородки) могут быть сделаны из любых материалов по Вашему желанию. Компания «ИНПАНС» предлагает изготовить перегородки из влагостойких полнотелых пазогребневых плит (ПГП). Перегородки могут быть выполнены однослойными из ПГП толщиной 80 или 100 мм, а также многослойными с включением между двух перегородок слоя минеральной ваты для увеличения звукоизоляции между комнатами.
Срок монтажа внутренних перегородок составляет 1-2 недели, и производится одновременно с монтажом чердачного перекрытия и крыши.
ЧЕРДАЧНОЕ ПЕРЕКРЫТИЕ

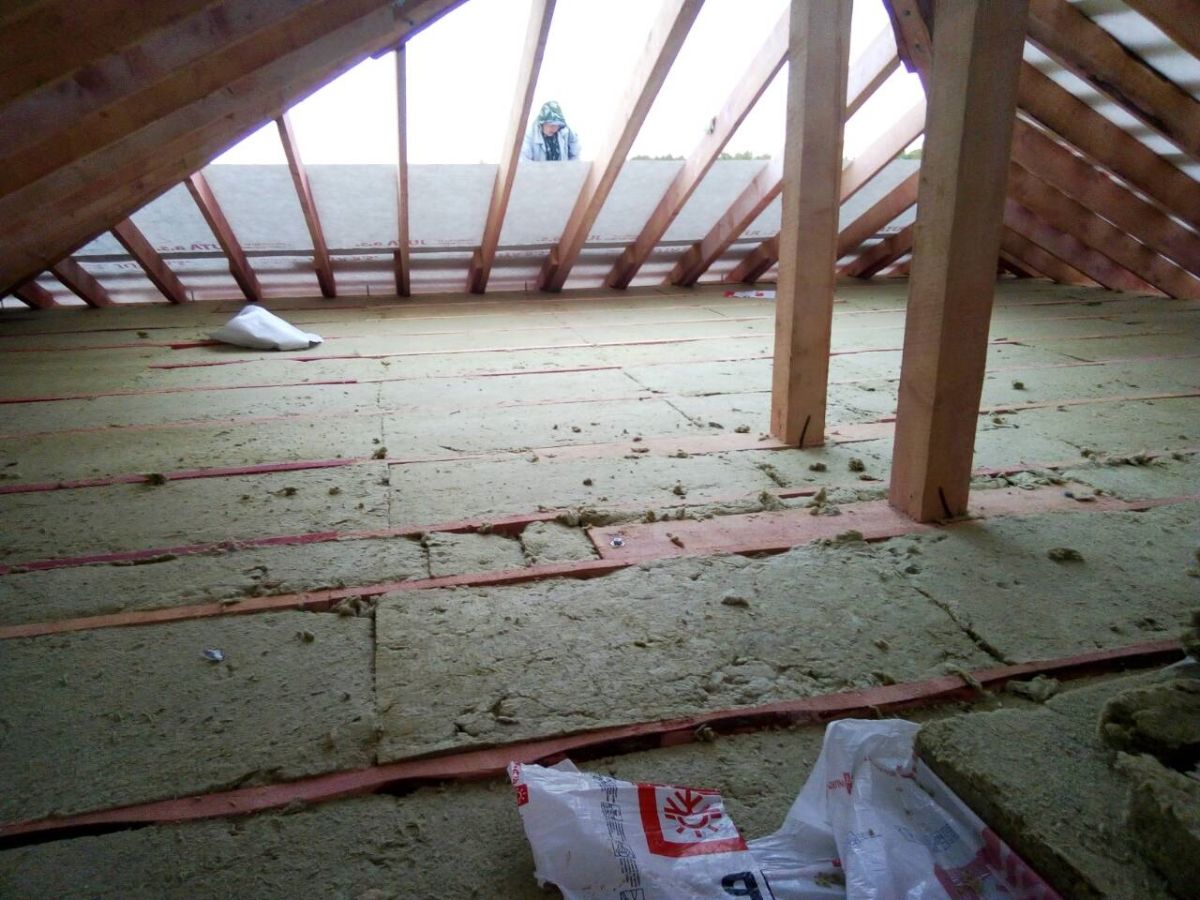

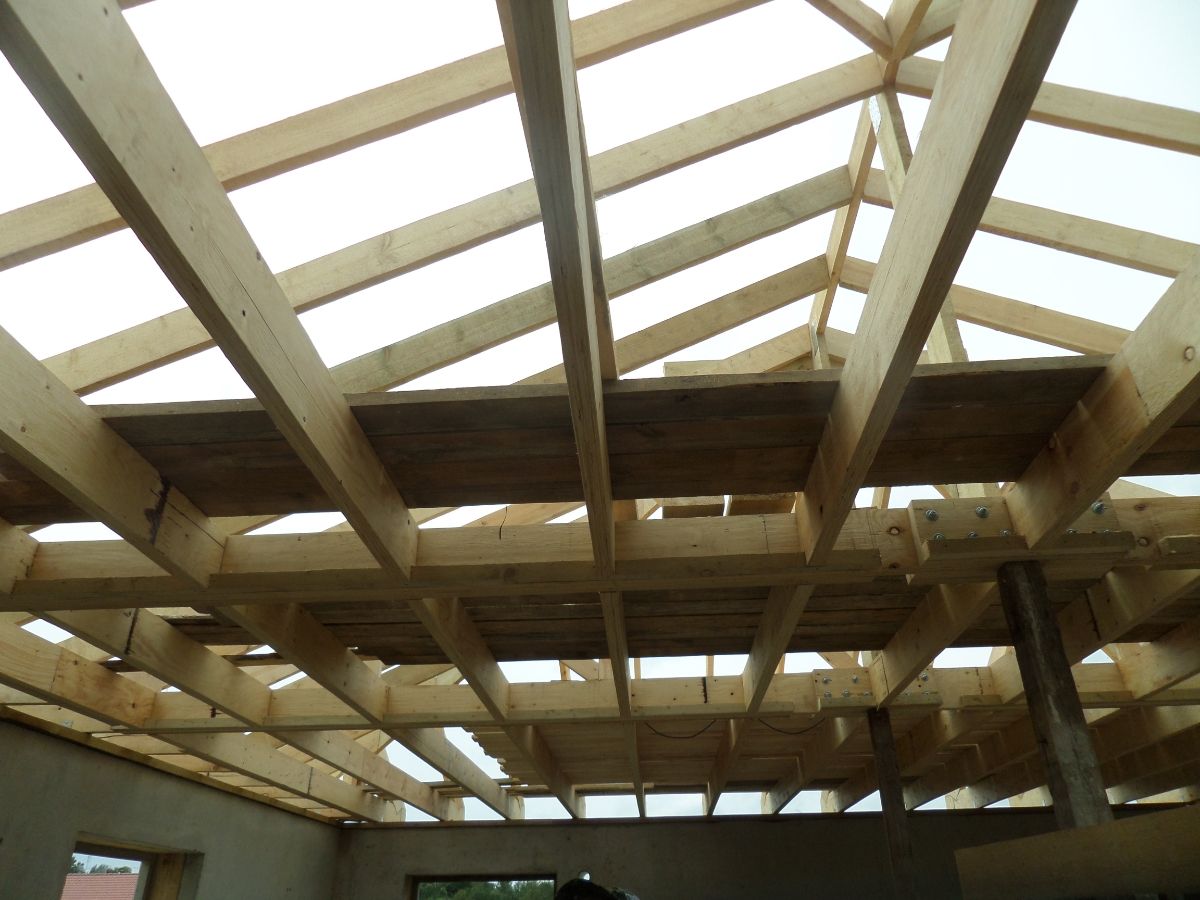

При наличии холодного чердака в Вашем доме, чердачное перекрытие выполняется по деревянным балкам с шагом 600 мм, между которыми укладывается слой утеплителя (минеральной ваты) толщиной 200 мм, затем сверху перекрытия перекрестно укладывается еще один слой минеральной ваты толщиной 100 мм.
Таким образом, общая толщина утеплителя составляет 300 мм, такое утепление входит в базовую комплектацию наших домов.
Снизу перекрытие подшивается пароизоляционной пленкой для предотвращения попадания влаги изнутри помещения в утеплитель.
СКАТНАЯ КРЫША

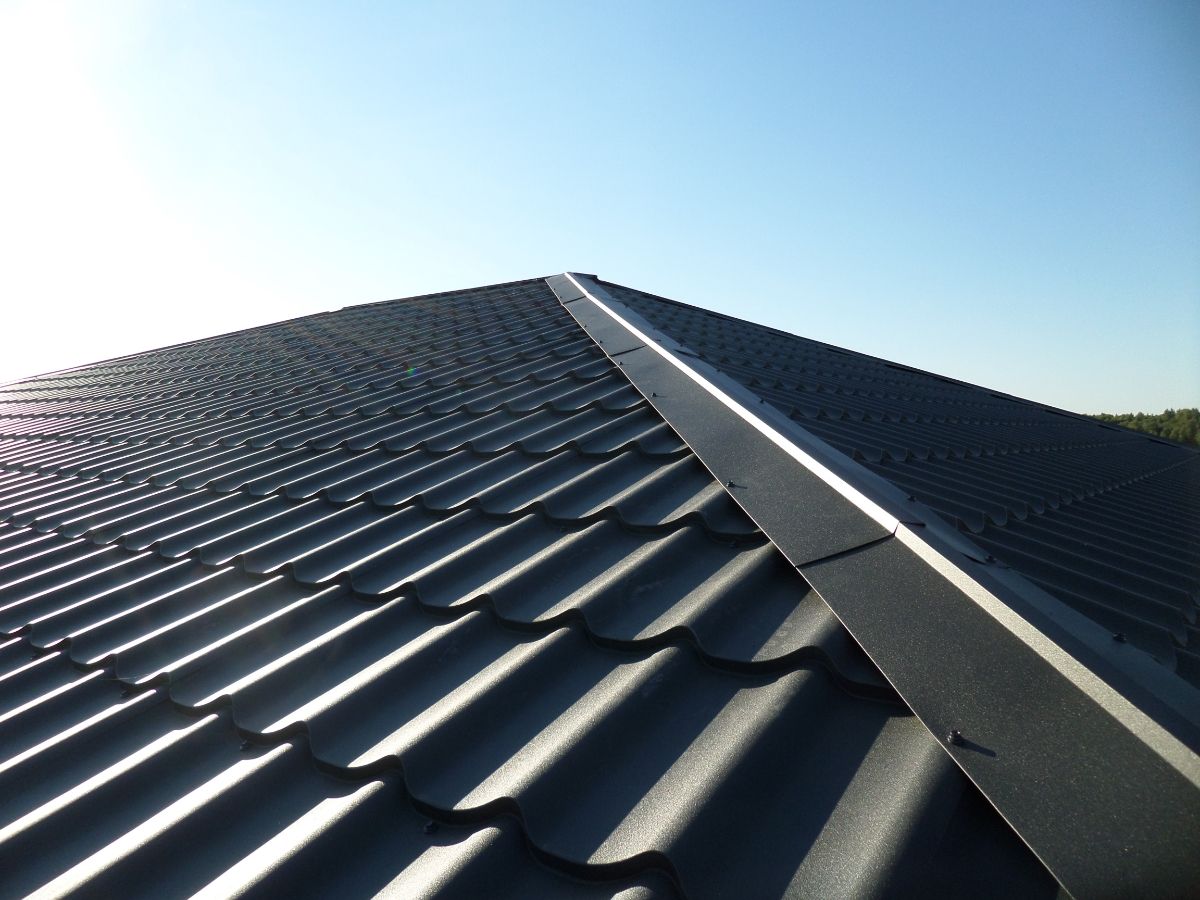

Скатная крыша выполняется по деревянным стропилам, далее крепится ветро-влагозащитная мембрана, обрешетка и контробрешетка. В зависимости от Ваших пожеланий и архитектурных решений, устраивается финишное покрытие. Самыми распространенными являются металлочерепица или мягкая битумная черепица.
При выборе материалов финишного покрытия крыши, мы рекомендуем использовать только качественные материалы с подтвержденной гарантией изготовителя.

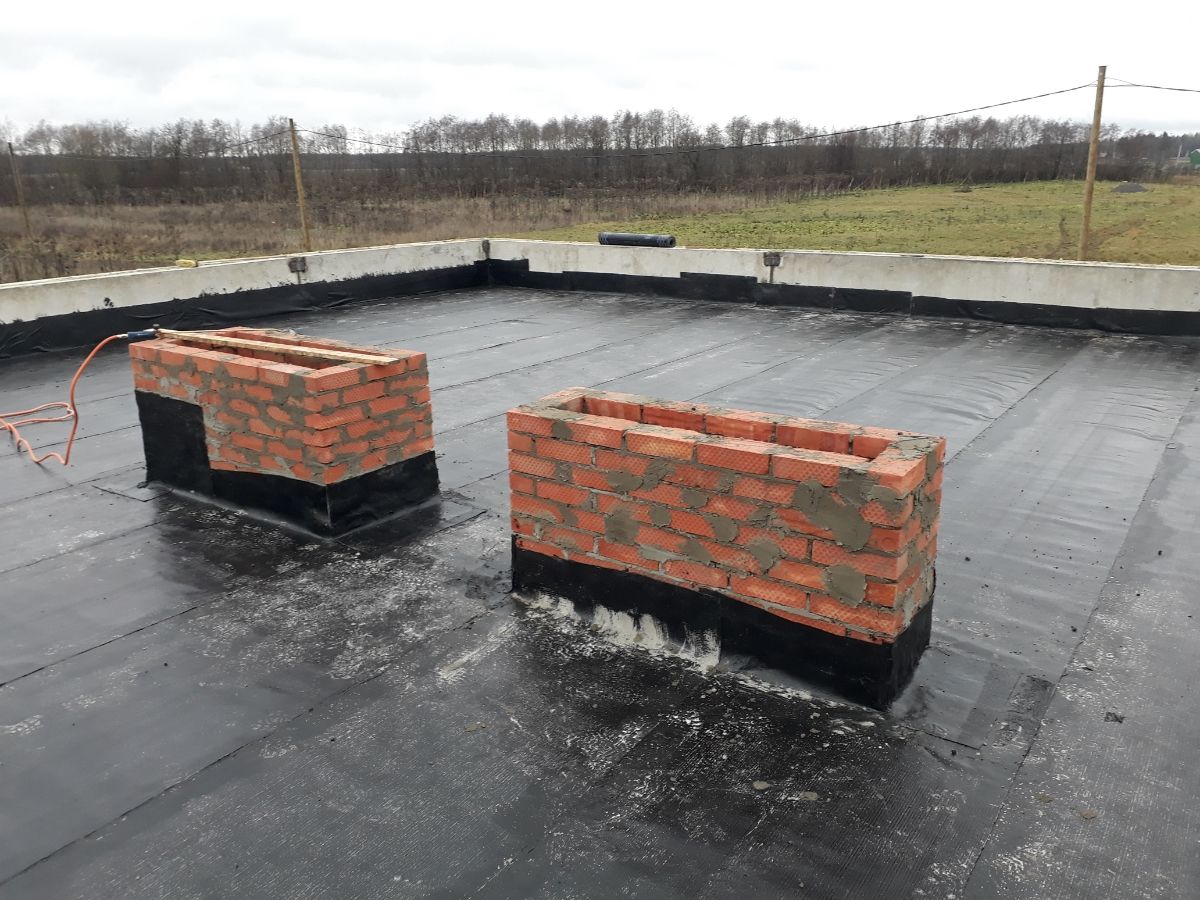

ПЛОСКАЯ КРЫША

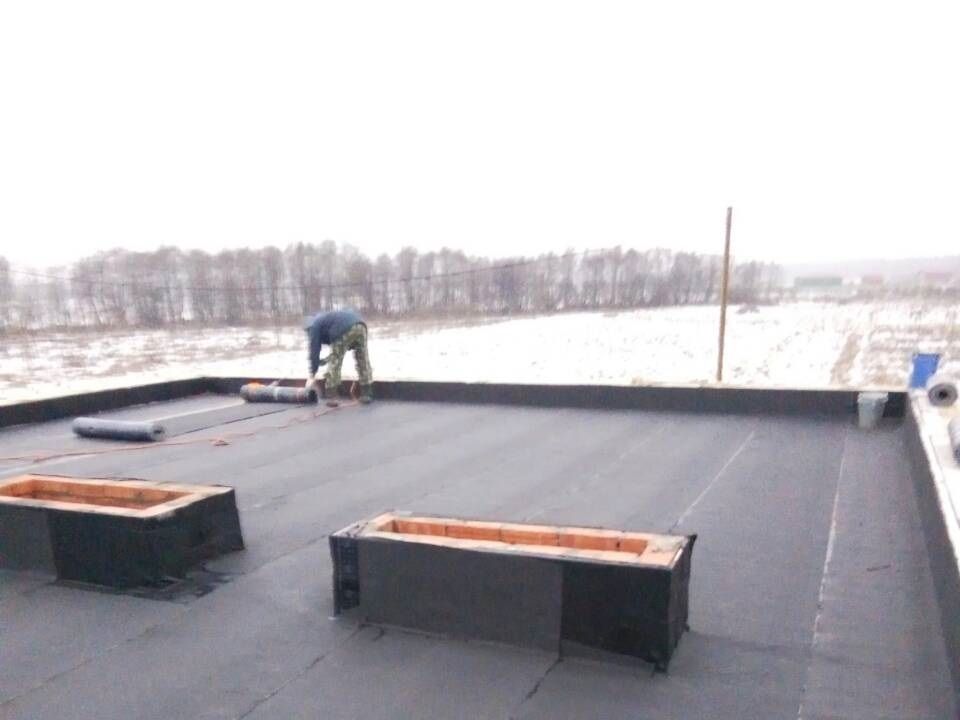

Устройство плоской крыши производится по железобетонным плитам перекрытия, с установкой железобетонных парапетов по всему периметру дома. Перекрытие утепляется эсктрудированным пенополистиролом, делается разуклонка, нижний слой гидроизоляции и двойной слой верхней гидроизоляции. Также устраиваются водосточные воронки, вентиляционные и дымоходные каналы.
